Турбо дизельные двигатели
1. Отверните гайки крепления крышки воздухоочистителя.
2. Поднимите крышку воздухоочистителя вместе с упаковочным материалом. Чтобы не допустить попадания грязи в измеритель воздушного потока и / или турбокомпрессор, закройте отверстие в центре основания воздухоочистителя.
3. Извлеките фильтр из воздухоочистителя.
4. Сметите все следы пыли и мусора изнутри воздухоочистителя. Примите меры, чтобы не дать попасть мусору во входное отверстие.
5. Установите новый фильтр на место, обращая внимание на метки ориентации на его краю.
6. Установите упаковочный материал и крышку, затем заверните гайки крепления и надежно затяните их.
Двигатели без турбонаддува
7. Ослабьте хомут и отсоедините патрубок от передней части воздухоочистителя. Там где это предусмотрено, отстегните маленький шланг от крышки воздухоочистителя (см. рис. 26.7, а, б).

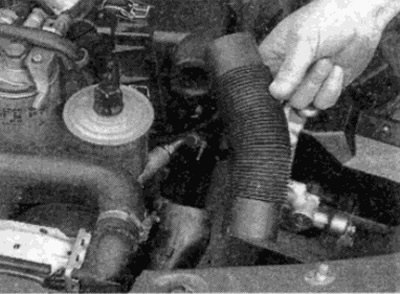

Рис. 26.7, а. Отсоедините патрубок от передней части воздухоочистителя...

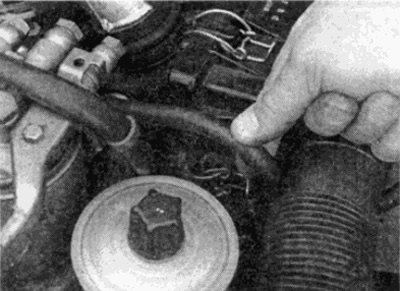

Рис. 26.7, б. ...и отстегните маленький шленг от крышки воздухоочистителя -двигатели без турбонаддува
8. Отстегните защепки и освободите крышку воздухоочистителя (см. рис. 26.8).

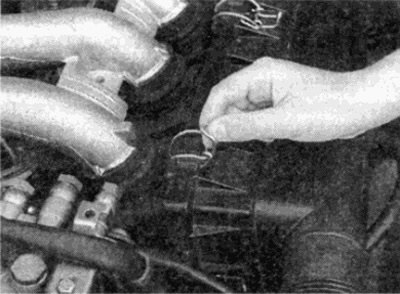

Рис. 26.8. Отстегните пружинные защелки...
9. Отделите фильтрующий элемент от крышки воздухоочистителя (см. рис. 26.9).

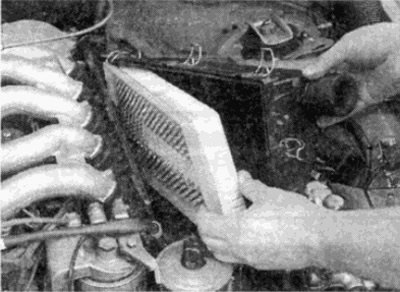

Рис. 26.9. ...и снимите элемент из крышки воздухоочистителя — двигатели без турбонаддува
10. Сметите все следы пыли и мусора изнутри воздухоочистителя.
11. Установите новый фильтр на место в крышке складками, обращенными в сторону крышки. Сильно надавите резиновое уплотнение в канал, который проходит по внутреннему краю крышки воздухоочистителя.
12. Установите крышку вместе с фильтром сверху фиксированных секторов крышки воздухоочистителя. Закрепите крышку при помощи пружинных зашелок.
13. Подсоедините патрубок к передней части крышки воздухоочистителя, располагая его так, чтобы стрелка направления на патрубке была обращена в сторону двигателя. Надежно затяните хомут.
