2. Расположите генератор на чистой поверхности, шкивом вниз.
3. На моделях, оборудованных компактным генератором, отверните винты крепления, затем подденьте фиксаторы и снимите пластмассовую крышку сзади генератора.
4. Ослабьте и выверните винты крепления держателя щеток / регулятора напряжения, затем снимите узел с генератора (см. рис. 6.4, а-г).
Рис. 6.4, а. Выверните винты крепления держателя щеток / регулятора...

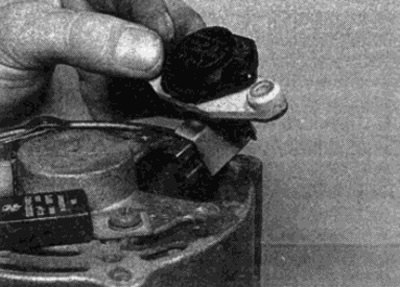

Рис. 6.4, б. ...затем снимите регулятор с генератора — обычный генератор

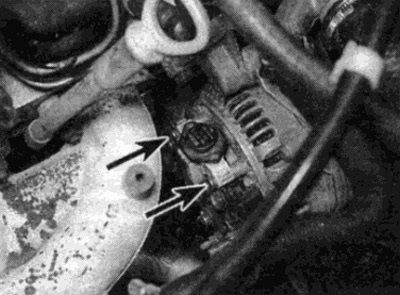

Рис. 6.4, в. Выверните винты крепления...
Рис. 6.4, г. ...и снимите узел с генератора — "компактный" генератор
5. Измерьте свободную длину щеток-возьмите измерение от эмблемы производителя, которая вытравлена сбоку щетки до самой мелкой части закругленного конца щетки. Сверьтесь с техническими данными — замените щетки если они изношены ниже допустимого предела.
6. Проверьте поверхность токосъемных колец на конце вала генератора. Если они окажутся изношенными, обгоревшими или корродированными, следует рассмотреть возможность замены — за консультацией обратитесь к специалисту по автомобильным электрическим системам.
7. Сборку генератора проводите в обратном порядке. По окончании, обратитесь к параграфу 5 и установите генератор.
