Снятие
Замечание: При установке может потребоваться новая прокладка.
1. Отсоедините отрицательную клемму аккумулятора.
2. Поднимите капот в полностью открытое положение.
3. Отстегните зашелки и снимите пластмассовую крышку с верхней части распределителя (см. рис. 4.3).

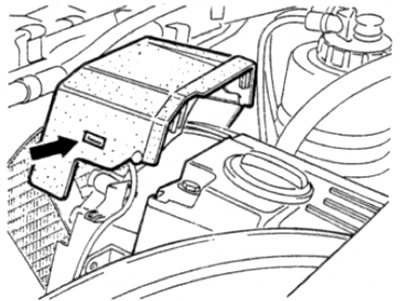

Рис. 4.3. Отстегните зашелки (показаны стрелками) и снимите плестмассовую крышку с распределителя
4. Отсоедините провода высокого напряжения от свечей зажигания, убедившись что они пронумерованы.
Источник статьи доступен на сайте: AutoInstruction
5. Пользуясь отверткой аккуратно подденьте корпус высоковольтных проводов с крышки распредвала, и сдвиньте его на одну сторону (не отсоединяйте провода от корпуса). Не нужно отсоединять провода от крышки распределителя, если только это не требуется для дальнейшей работы. Если провода отсоединяются от крышки, убедитесь что они пронумерованы, чтобы их можно было установить обратно не перепутав.
6. Отсоедините от воздухоочистителя шланг вентиляции крышки распредвала.
7. Отсоедините маленький шланг вентиляции от крышки распредвала.
8. Отверните восемь болтов крепления крышки распредвала и удалите шайбы.
9. Поднимите крышку с головки цилиндров. Если крышка приклеилась, попробуйте раскачать ее рукой, и, при необходимости, осторожно постучите по ней деревянным молотком -будьте осторожны, поскольку крышку легко повредить.
10. Удалите прокладку.
Установка
11. Проверьте состояние прокладки и, там где это предусмотрено, уплотнений на /глотните гь-ных дисках. При необходимости, замените. Уплотнения на уплотнительных дисках должны правильно располагаться и стык уплотнения должен лежать ровно (без изгиба) по окружности диска.
12. Установите прокладку в канавки на крышке распредвала, начиная спереди и сзади.
13. Установите крышку на блок головок, убедившись что прокладка встала правильно, затем затяните болты крепления.
14. Постепенно затяните болты с требуемым усилием в порядке.
15. Подсоедините шланги вентиляции.
16. Защелкните корпус высоковольтных проводов на место на крышке распредвала, затем подсоедините высоковольтные провода к свечам зажигания и, там где необходимо, к крышке распределителя. Проверьте, что провода подсоединены правильно, как было до снятия.
17. Установите пластмассовую крышку на крышку распределителя.
18. Подсоедините отрицательную клемму аккумулятора.
