Снятие
Водяной насос расположен на верхней стороне блока цилиндров и приводится в действие ручейковым ремнем. Для его снятия необходимо опустить силовой блок вниз на поперечной балке переднего моста.
1. Слейте охлаждающую жидкость, см. соответствующую главу.
2. Опустите вниз двигатель на поперечной балке, см. соответствующую главу.

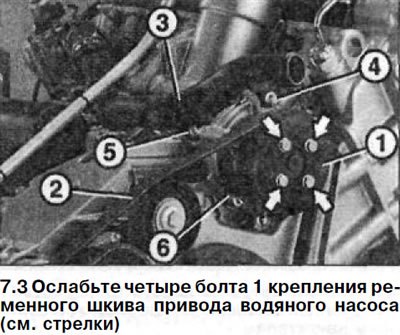

3. Ослабьте четыре болта 1 крепления ременного шкива привода водяного насоса (см. стрелки на иллюстрации).
4. Снимите ручейковый ремень 2 (см. иллюстрацию 7.3).
5. Полностью вывинтите болты крепления ременного шкива привода водяного насоса и снимите ременный шкив с вала водяного насоса.
Если шланг охлаждающей жидкости 3 прикреплен к водяному насосу болтами 4 (см. иллюстрацию 7.3), то:
6. Вывинтите два болта 4 и 5 (см. иллюстрацию 7.3). Третий болт вывинтите из кронштейна крепления масляного фильтра и снимите шланг охлаждающей жидкости с блока цилиндров, подав шланг вверх.
Внимание! На иллюстрации 7.3 показаны только два болта крепления шланга.
7. Снимите уплотнительное кольцо трубопровода охлаждающей жидкости.
8. Вывинтите болты крепления водяного насоса 6 и снимите его с блока цилиндров (см. иллюстрацию 7.3).
Текст взят с портала проекта (Autoinstruction.ru)
9. Снимите прокладку водяного насоса.
Установка
10. Почистите сопрягаемые поверхности прилегания блока цилиндров и водяного насоса.
11. Установите водяной насос на место, заменив на новую профилированную резиновую прокладку, и закрепите его болтами. Момент затяжки болтов крепления водяного насоса 8 Нм.
12. Установите, если снимался, шланг циркуляции охлаждающей жидкости с новой прокладкой в отверстие в блоке цилиндров.
Внимание! Для облегчения установки прокладки ее рекомендуется смочить мыльным раствором.
13. Ввинтите крепежные болты, не затягивая их.
Последовательность и моменты затяжки болтов:
- болт с головкой под многогранный торцовый ключ на блоке цилиндров с приложением усилия 14 Нм;
- болт с головкой под многогранный торцовый ключ на водяном насосе с приложением усилия 8 Нм;
- болт с головкой под многогранный торцовый ключ на корпусе масляного фильтра с приложением усилия 8 Нм.
14. Установите ременной шкив и слегка затяните его болтами.
15. Уложите ручейковый ремень, см. соответствующую главу.
16. Затяните четыре болта 1 крепления ременного шкива привода водяного насоса (см. иллюстрацию 7.3). Момент затяжки 8 Нм.
17. Поднимите двигатель на поперечной балке переднего моста и закрепите его.
18. Залейте охлаждающую жидкость и удалите воздух из системы охлаждения, см. соответствующую главу.
