Снятие
1. Снимите крышку центральной консоли, см. соответствующую главу.
2. Отсоедините штекеры от выключателей.
3. Отожмите стопорные выступы и извлеките блок 1 выключателей отопителя/кондиционера из центральной консоли (см. иллюстрацию).
4. Отсоедините от выключателей тросовые тяги привода воздухораспределительных заслонок.
Установка выключателей выполняется в последовательности, обратной снятию.
Тяги привода воздухораспределительных заслонок. Снятие
5. Снимите крышку центральной консоли, см. соответствующую главу.

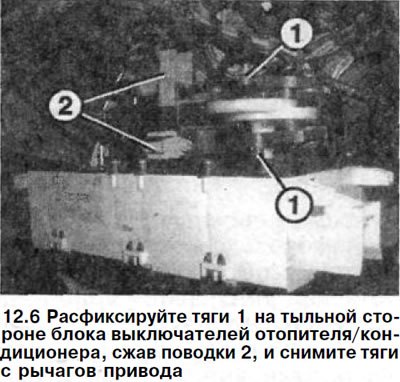

6. Расфиксируйте тяги 1 на тыльной стороне блока выключателей отопителя/кондиционера, сжав поводки 2, и снимите тяги с рычагов привода (см. иллюстрацию).
Установка тяг выполняется в последовательности, обратной снятию.
7. Проверьте тяги регуляторов отопителя на легкость хода и убедитесь, что они проложены правильно.
При установке тяг руководствуйтесь красной и зеленой маркировкой их фиксаторов.
