Снятие
1. Снимите крышку с центральной консоли, см. соответствующую главу.
2. Снимите нижнюю накладку панели приборов в пространстве для ног с водительской стороны, см. соответствующую главу.
3. Снимите вещевой ящик, см. соответствующую главу.
4. Снимите облицовку передней стойки, см. соответствующую главу.
5. Снимите щиток приборов, см. соответствующую главу.

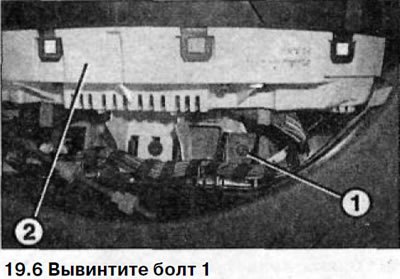

6. Вывинтите болт 1 (см. иллюстрацию).
Внимание! На иллюстрации щиток приборов еще не снят.

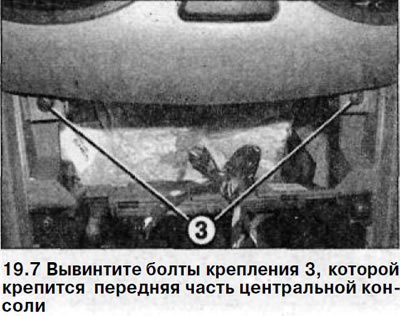

7. Вывинтите болты крепления 3, которой крепится передняя часть центральной консоли (см. иллюстрацию).

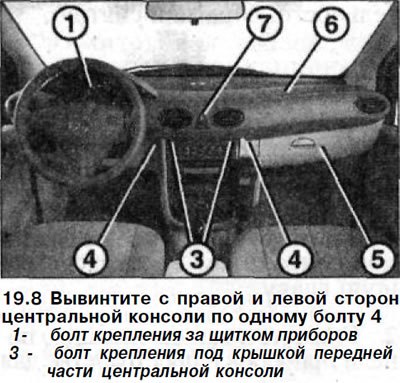

8. Вывинтите с правой и левой сторон центральной консоли по одному болту 4 (см. иллюстрацию).
Внимание! На иллюстрации показано местонахождение болтов крепления на установленной панели приборов.
9. Вывинтите болт 5 на правой стороне панели приборов за вещевым ящиком (см. иллюстрацию 19.8).
10. Приподнимите панель приборов 6 и отсоедините многоконтактный штекер 7 выключателя световой аварийной сигнализации (см. иллюстрацию 19.8).
Установка панели приборов выполняется в последовательности; обратной снятию.
