Снятие
1. Снимите уплотнение с боковой облицовки пространства для ног.
2. Подденьте небольшой отверткой заглушку на боковой облицовке пространства для ног и вывинтите находящийся под ней шуруп.
3. Подденьте пластмассовым клином боковую облицовку пространства для ног и снимите её.
4. Вывинтите находящийся под облицовкой шуруп, которым крепится нижняя накладка панели приборов.

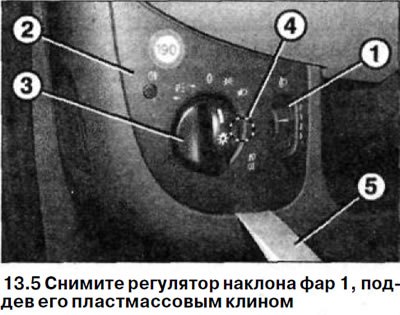

5. Снимите регулятор наклона фар 1, поддев его пластмассовым клином (см. иллюстрацию).
6. Снимите накладку выключателя освещения 2 с помощью подходящей проволочной петли. Закрепите петлю возле поворотного выключателя освещения в положении 4, которое соответствует примерно трем часам на циферблате (см. иллюстрацию 13.5). Накладку можно снять также, воспользовавшись пластмассовым клином 5 (см. иллюстрацию 13.5).

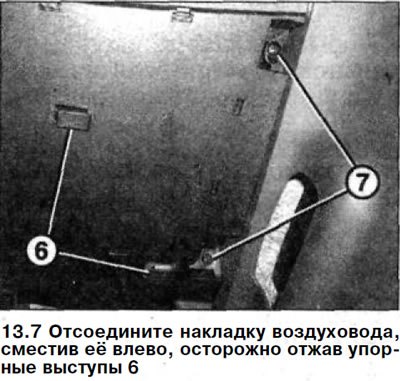

7. Отсоедините накладку воздуховода, сместив её влево, осторожно отжав упорные выступы 6 (см. иллюстрацию).
Внимание! На иллюстрации накладка воздуховода уже снята.
8. Вывинтите два шурупа 7 и опустите нижнюю накладку панели приборов настолько, чтобы можно было отсоединить многоконтактный штекер выключателя освещения (см. иллюстрацию 13.7).
9. Снимите прижим с диагностического штекера и отсоедините его.

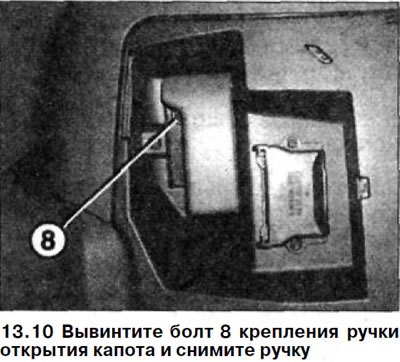

10. Вывинтите болт 8 крепления ручки открытия капота и снимите ручку (см. иллюстрацию).
[Источник расположен на сайте www.AutoInstruction.ru]
11. Высвободите провод из направляющей и снимите накладку.
Установка накладки выполняется в последовательности, обратной снятию.
