Снятие
1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму от отрицательного вывода аккумуляторной батареи (см. «Подготовка автомобиля к техническому осмотру и ремонту»).
Замечание. Если на автомобиле установлена магнитола (или другое головное устройство аудиосистемы), извлекаем ее в соответствии с инструкцией по установке.
2. Тонкой шлицевой отверткой аккуратно поддеваем и извлекаем две заглушки накладки.
Замечание. Если вместо одной из заглушек установлен выключатель, откройте крышку пепельницы. Отверните четыре самореза крепления пепельницы и снимите ее. Либо извлеките ящик для мелких вещей, установленный на месте магнитолы. Через открывшийся проем отсоедините колодку проводов от выключателя и вытолкните выключатель из панели наружу.

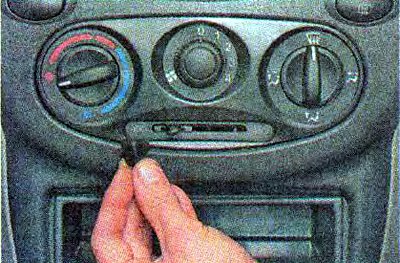

3. Снимаем рукоятку рычага управления заслонкой рециркуляции воздуха.

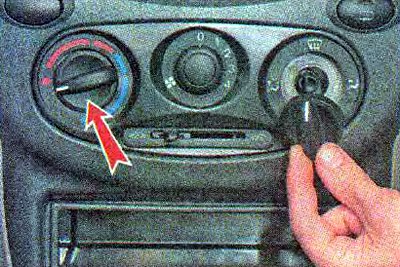

4. Снимаем ручки управления воздушными потоками и регулятора температуры воздуха.

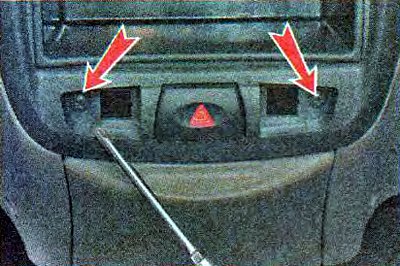

5. Крестовой отверткой отворачиваем два самореза крепления накладки консоли панели приборов.

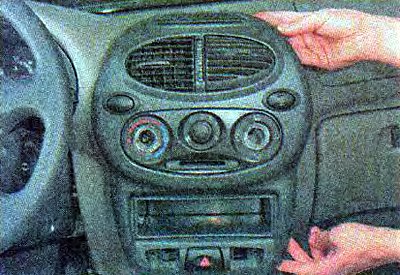

6. Отводим накладку от панели приборов на длину проводов.

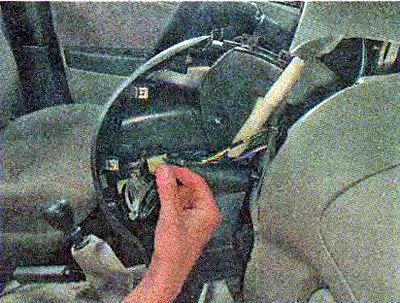

7. Отсоединяем колодки проводов от выключателей и ламп подсветки панели.
8. При необходимости извлекаем из отверстий накладки выключатели (см. «Выключатели на центральной консоли панели приборов — снятие и установка»).
Установка
Устанавливаем накладку в обратной последовательности.
