Снятие
В данной главе приводится порядок снятия и установки щитка приборов, различных выключателей, а также автомагнитолы, включая динамики и антенну.
1. Отсоедините клемму провода «массы» (-) от полюсного вывода аккумулятора. Зажигание при этом должно быть выключено.
Внимание! При отсоединении аккумулятора из радиоприемника удаляется защитный код, а также все автоматические настройки на радиостанции. Если код неизвестен или не записан, то ввести радиоприемник в эксплуатацию будет можно лишь прибегнув к помощи мастерской или изготовителя радиоприемника. Поэтому предварительно убедитесь, что код известен.
Автомобили выпуска до 21 01 года
Источник статьи размещён на портале www.autoinstruction.ru

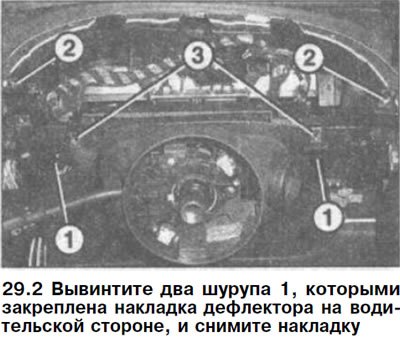

2. Вывинтите два шурупа 1, которыми закреплена накладка дефлектора на водительской стороне, и снимите накладку (см. иллюстрацию).

Внимание! На иллюстрации показан щиток приборов со снятой накладкой.
3. Вывинтите два шурупа 2 с головками под многогранный торцовый ключ и снимите верхнюю накладку щитка приборов (см. иллюстрацию 29.2).
4. Вывинтите два шурупа 3 с головками под многогранный торцовый ключ, которыми закреплен щиток приборов (см. иллюстрацию 29.2).
5. Подайте щиток приборов в салон, высвободите и отсоедините штекеры на его тыльной стороне и извлеките щиток.
Автомобили выпуска с 3/01 года
В зависимости от модели для снятия щитка приборов необходимы две специальных съемных скобы, с помощью которых снимается накладка щитка приборов. Эти скобы, имеющие номер артикула 140 589 02 33 00, заводятся до упора на глубину примерно 35 мм в оба шлица с правой и левой сторон накладки щитка приборов.
После этого скобы следует повернуть на 90° и осторожно подать на себя, чтобы они зашли в выемки на тыльной стороне накладки. После этого следует потянуть одновременно за обе скобы и снять накладку.

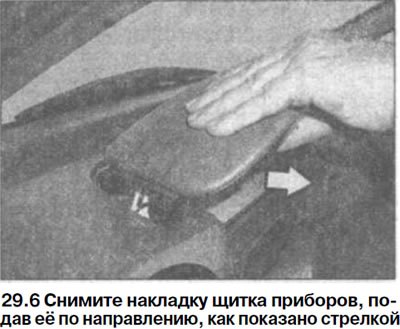

6. Снимите накладку щитка приборов, подав её по направлению, как показано стрелкой на иллюстрации.

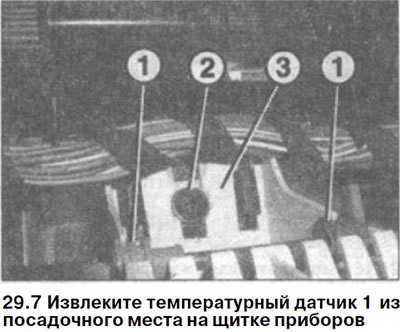

7. Извлеките температурный датчик 1 из посадочного места на щитке приборов (см. иллюстрацию).

8. Вывинтите болт 2, отожмите прижим 3 и приподнимите щиток приборов (см. иллюстрацию 29.7).
9. Расфиксируйте штекеры на тыльной стороне щитка приборов, отжав скобу, и отсоедините штекеры.
10. Снимите щиток приборов.

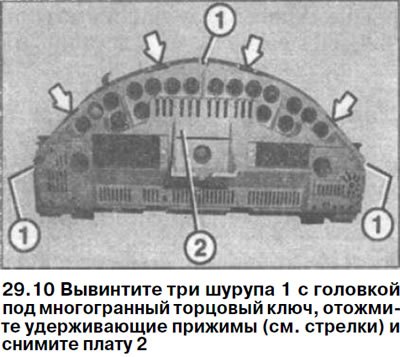

Если электронная плата будет извлекаться из корпуса щитка, то для этого следует вывинтить три шурупа 1 с головкой под многогранный торцовый ключ, отжать удерживающие прижимы (см. стрелки на иллюстрации) и снять плату 2.

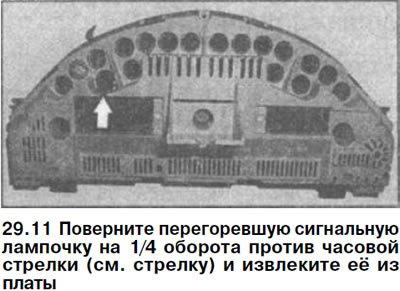

11. Поверните перегоревшую сигнальную лампочку на 1/4 оборота против часовой стрелки (см. стрелку на иллюстрации) и извлеките её из платы.

Установка
12. Установите в корпус щитка электронную плату, если она извлекалась, и зафиксируйте её. Следите за тем, чтобы стекло на корпусе щитка не было запачкано изнутри.
13. Закрепите плату в щитке тремя шурупами с головкой под многогранный торцовый ключ.
14. Вставьте новую лампочку и закрепите её на посадочном месте, повернув её на 1/4 оборота по часовой стрелке.

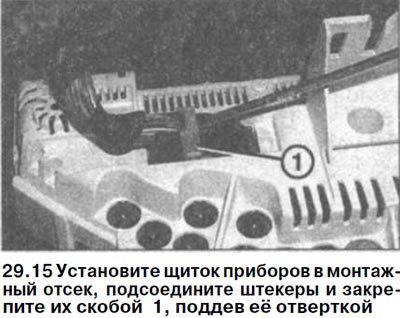

15. Установите щиток приборов в монтажный отсек, подсоедините штекеры и закрепите их скобой 1, поддев её отверткой (см. иллюстрацию).

16. Автомобили выпуска до 2/01 года. Закрепите щиток приборов двумя шурупами с головками под многогранный торцовый ключ.
17. Автомобили выпуска с 3/01 года. Закрепите щиток приборов монтажном отсеке одним шурупом.
18. Автомобили выпуска с 3/01 года. Поставьте на место температурный датчик.

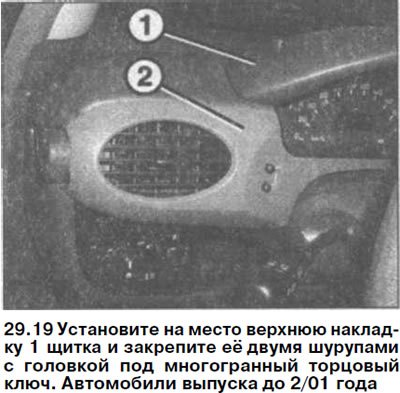

19. Автомобили выпуска до 2/01 года. Установите на место верхнюю накладку 1 щитка и закрепите её двумя шурупами с головкой под многогранный торцовый ключ (см. иллюстрацию).

20. Автомобили выпуска до 2/01 года. Установите на место накладку 2 панели приборов и закрепите двумя шурупами (см. иллюстрацию 29.19).
21. Автомобили выпуска с 3/01 года. Установите на место верхнюю накладку панели приборов и зафиксируйте её.
22. Подсоедините к аккумулятору клемму провода «массы» (-), убедившись перед этим, что зажигание выключено.
23. Введите защитный код в радиоприемник и настройте часы.
