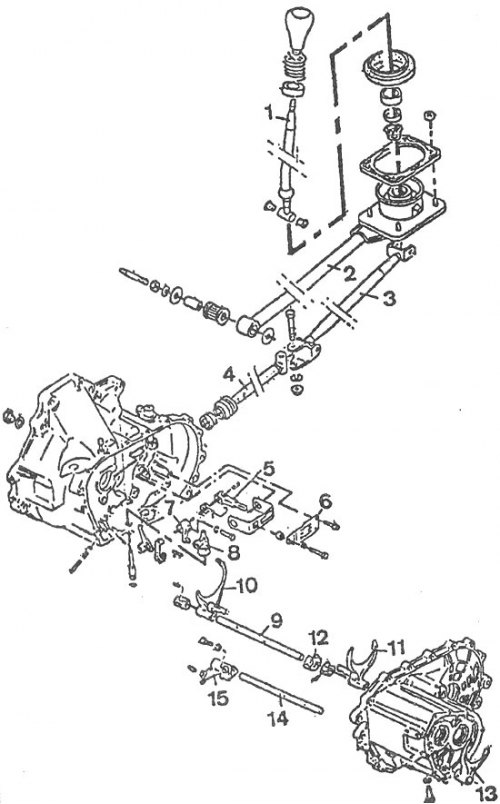

Детали механизма выбора передач и привода переключения передач 5-ступенчатых КПП типов «F» и «G»: 1 - рычаг переключения передач; 2 - тяга привода переключения передач; 3 - тяга выбора передач; 4 - шток выбора передач; 5 - поводок; 6 - направляющая пластина; 7 - рычаг выбора передач; 8 - промежуточный рычаг заднего хода; 9 - шток вилок переключения I и II, III и IV передач; 10 - вилка переключения I и II передач; 11 - вилка переключения III и IV передач; 12 - замок вилок; 13 - вилка включения V передачи на коробке передач типа «F» или вилка включения V передачи и заднего хода на коробке передач типа «G»; 14 - шток вилки: 15 - ползун.
