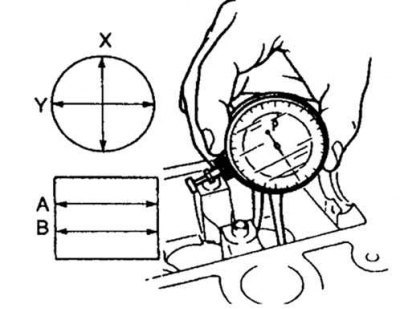

Рис. 2.157. Измерение внутреннего диаметра отверстия толкателя клапана
Измерьте внутренний диаметр отверстия толкателя клапана в направлениях X и Y в двух точках (A и B) (рис. 2.157).
Внутренний диаметр: 31,00–31,03 мм.
Рис. 2.158. Измерение наружнего диаметра отверстия толкателя клапана
Измерьте наружный диаметр корпуса толкателя клапана в направлениях X и Y в двух точках (A и B) (рис. 2.158).
Наружный диаметр: 30,97–30,98 мм.
Вычтите наружный диаметр корпуса толкателя клапана из внутреннего диаметра отверстия толкателя клапана. Если зазор не соответствует норме, замените толкатель клапана или головку блока цилиндров.
Материал скопирован с онлайн-ресурса: autoinstruction
- Стандартный зазор: 0,02–0,06 мм.
- Максимум: 0,15 мм.
