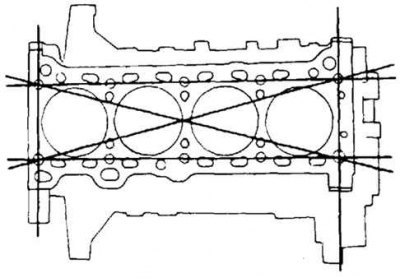

Рис. 2.159. Измерение степени коробления поверхности блока цилиндров
Измерьте степень коробления поверхности блока цилиндров в шести направлениях, как показано на рисунке 2.159.
Если деформация превышает максимум, замените блок цилиндров.
Максимальная деформация блока цилиндров: 0,10 мм
Рис. 2.160. Схема измерения диаметров цилиндров
Измерьте диаметры цилиндров в направлениях X и Y на расстоянии 42 мм от верхней поверхности (рис. 2.160).
(Смотрите полную версию на сайте: AutoInstruction)
Если диаметр цилиндра превышает предел износа, замените блок цилиндров.
- Стандартный предел диаметра L8: 83,000–83,030 мм;
- LF, L3, L3 (с механизмом изменения фаз газораспределения): 87,500–87,530 мм;
- Минимальный/ максимальный диаметр цилиндра L8: 82,940–83,090 мм;
- LF, L3, L3 (с механизмом изменения фаз газораспределения): 87,440–87,590 мм.
