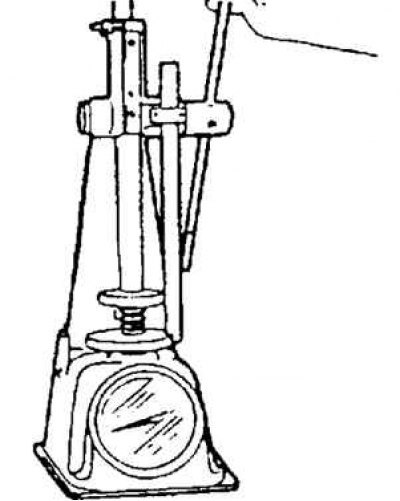

Рис. 2.150. Проверка высоты клапанной пружины
Приложите к пружине сжимающую силу и проверьте высоту пружины (рис. 2.150).
Если высота не соответствует норме, замените клапанную пружину.
- Прижимающая сила: 494,9 Н.
- Стандартная высота: 27,80 мм.
Рис. 1.151. Поворачивание вспомогательного ключа зажигания |
Рис. 2.151. Измерение неперпендикулярности клапанной пружины |
(Статья опубликована первоначально здесь: autoinstruction.ru)
Измерьте неперпендикулярность клапанной пружины, используя уголок, как показано на рисунке 2.151.
Вращая клапанную пружину на 360°, измерьте наибольшее расстояние «A».
Если неперпендикулярность не соответствует норме, замените клапанную пружину.
Максимальная неперпендикулярность клапанной пружины: 1% (2,10 мм).
