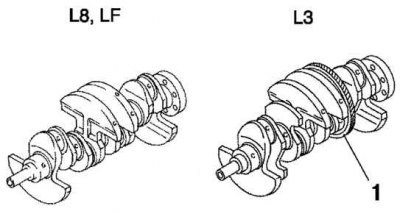

Рис. 2.8. Коленвалы двигателей моделей L8, LF и L3: 1 – ведущая шестерня
Коленвалы двигателей моделей L8 и LF – чугунные 5-опорные с 4-мя противовесами. Коленвал двигателя модели L3 – чугунный 5-опорный с 8-ю противовесами. Ведущая шестерня привода балансировочного вала установлена на коленчатом валу. Обычная установочная шпонка не применяется, усилие затяжки болтов шкива коленчатого вала обеспечивает фиксацию звездочки коленчатого вала. При монтаже звездочки коленчатого вала необходимо использовать специальное приспособление для установки ВМТ первого цилиндра (рис. 2.8).

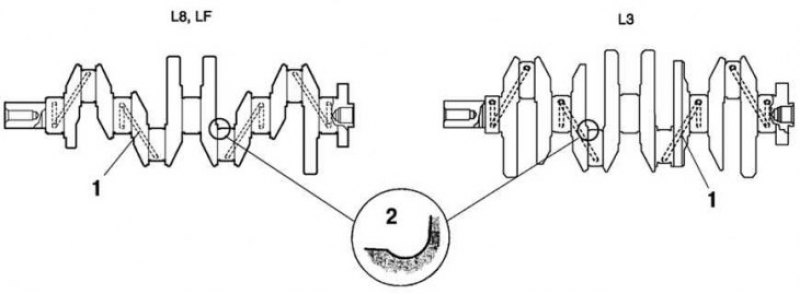

Рис. 2.9. Маслопроводные каналы коленчатого вала: 1 – канал для смазки; 2 – галтель
Маслопровод для подачи масла к коренным шейкам коленчатого вала расположен в коленчатом валу. Шейки и галтели шеек коленчатого вала упрочнены накаткой для улучшения нагрузочных характеристик.
Рис. 2.10. Верхние и нижние вкладыши и коренной подшипник: 1 – болт крепления головки цилиндра; 2 – сторона выпуска; 3 – сторона впуска; 4 – передняя часть двигателя; 5 – угол между двумя клапанами; 6 – впускной канал; 7 – впускной канал
(Статья опубликована первоначально здесь autoinstruction)
Верхние и нижние вкладыши коренных подшипников сделаны из алюминиевого сплава. Верхний вкладыш подшипника №3 - упорный. Верхние вкладыши имеют смазочные канавки и масляные каналы. Установочные выступы верхних и нижних вкладышей отсутствуют. Перед установкой верхних и нижних вкладышей коренных подшипников необходимо их измерить и устанавливать их так, чтобы они располагались по центру крышки подшипника (рис. 2.10).

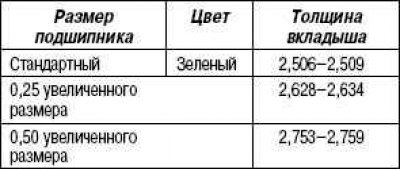

Таблица 2.2. Типы вкладышей коренных подшипников, мм
