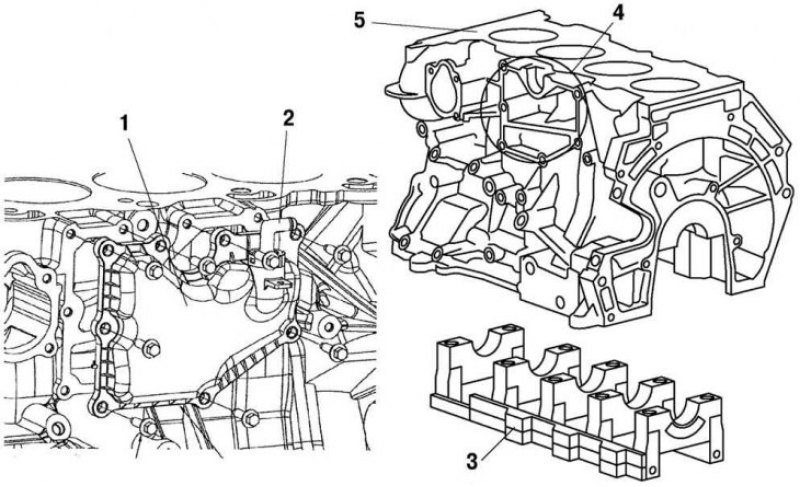

Рис. 2.6. Блок цилиндров: 1 – крышка маслоотделителя; 2 – клапан PCV; 3 – крышка коренного подшипника; 4 – фланец крышки маслоотделителя; 5 – блок цилиндров
На новом блоке цилиндров не применяются установочные шпонки подшипников коренных шеек. Болты крепления головки цилиндров имеют момент затяжки в зоне пластичности, затяжка осуществляется в пять приемов. Это обеспечивает устойчивость оси болта при затяжке (рис. 2.6).

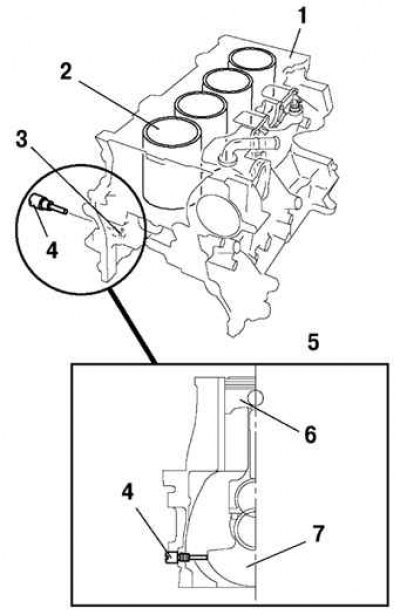

Рис. 2.7. Технологическое отверстие для обнаружения положения ВМТ первого цилиндра: 1 – блок цилиндров; 2 – цилиндр № 1; 3 – технологическое отверстие; 4 – специальное приспособление; 5 – ВМТ первого цилиндра; 6 – поршень первого цилиндра; 7 – противовес коленчатого вала
Оригинал можно просмотреть на сайте (www.autoinstruction.ru)
Технологическое отверстие для установки специального приспособления, используемого для обнаружения положения ВМТ первого цилиндра, располагается на правой стороне блока цилиндров. Положение ВМТ определяется по касанию края специального приспособления балансира первого цилиндра (рис. 2.7).
