5 - ступенчатая механическая коробка передач

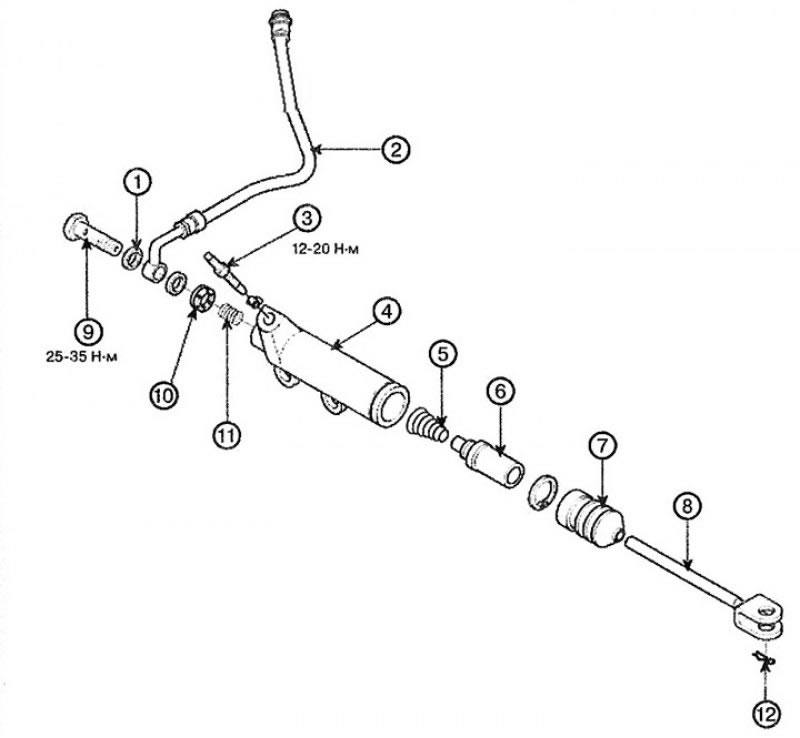

1. Прокладка; 2. Шланг гидропривода сцепления; 3. Штуцер для прокачки; 4. Рабочий цилиндр сцепления; 5. Возвратная пружина; 6. Поршень; 7. Пыльник; 8. Шток; 9. Соединительный болт; 10. Пластина клапана; 11. Пружина клапана; 12. Шплинт
Снятие и установка

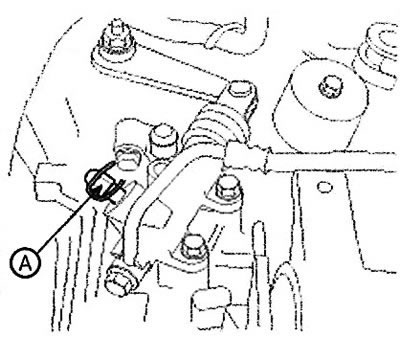

1. Слейте масло через штуцер для прокачки (А).
2. Зажмите хомутом шланг гидропривода сцепления между рабочим цилиндром и трубопроводом гидропривода сцепления.
3. Снимите рабочий цилиндр, отвернув болт его крепления.
4. Установите новый рабочий цилиндр сцепления.
