Положение и значение меток деталей:

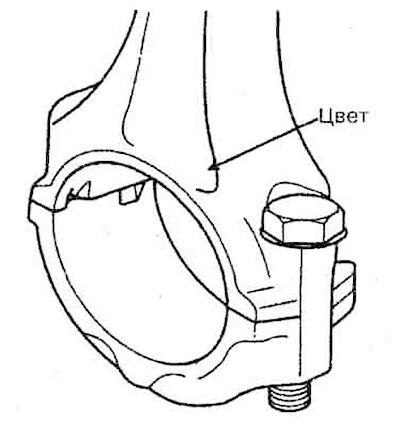

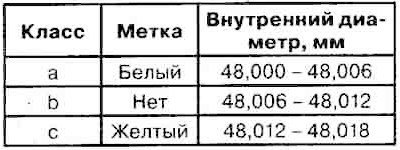

1. Положение метки шатуна.
 |
 |

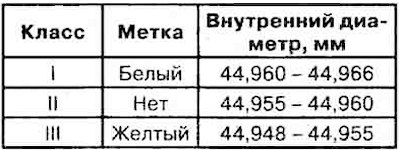

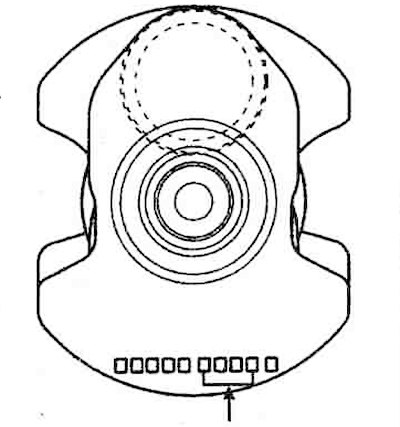

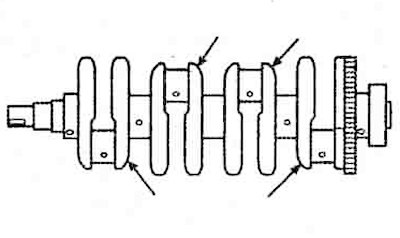

2. Положение метки размерной группы шатунной шейки коленчатого вала.
 |
 |

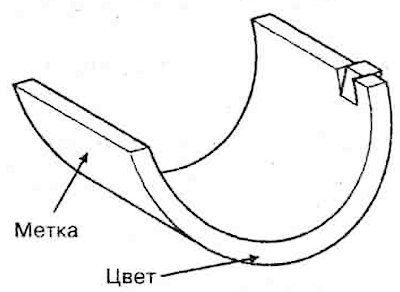

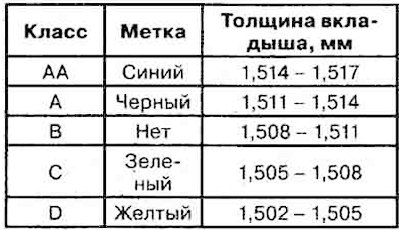

3. Маркировка шатунных вкладышей.
 |
 |

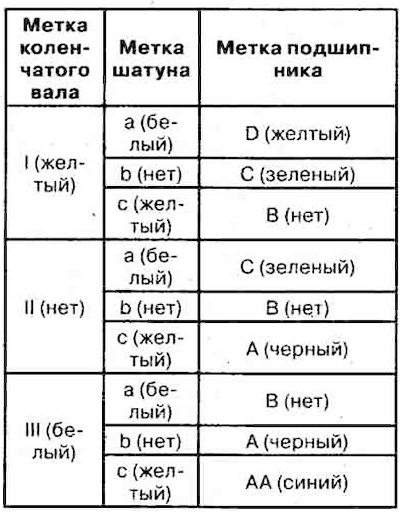

4. Подбор деталей шатунной группы по группе ремонтных размеров производится согласно таблице.
5. Буквы, выбитые на конце блока цилиндров, являются меткой размера каждой из четырех коренных опор. Использовать эти метки, а также метки на коленчатом вале для выбора шатунных вкладышей.
Положение меток для подбора вкладышей коренных подшипников:

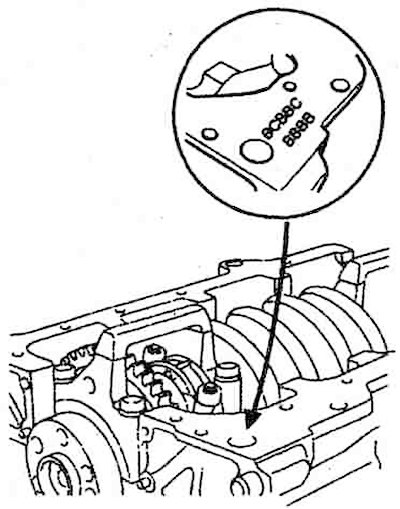

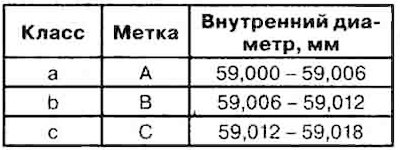

1) Положение меток на блоке цилиндров.
 |
 |

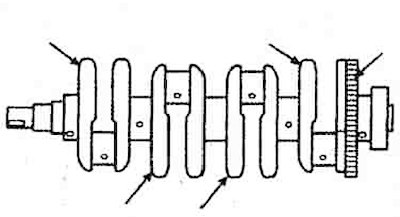

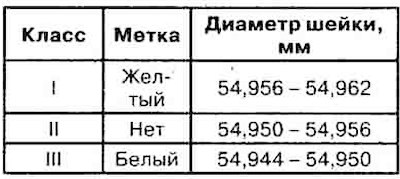

2) Положение меток на коленчатом вале.
 |
 |

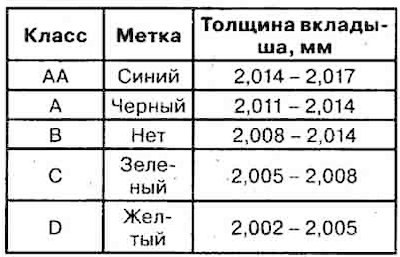

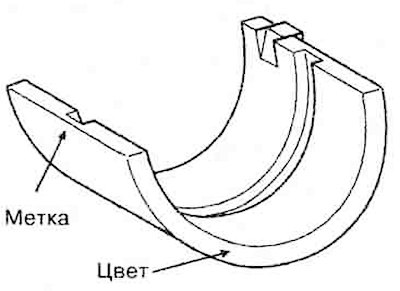

3) Положение меток на вкладыше коренного подшипника.
 |
 |

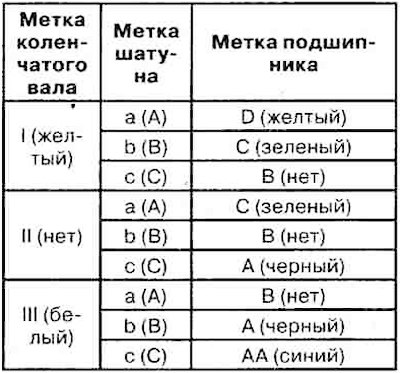

4) Подбор деталей по группе ремонтных размеров производится согласно таблице.

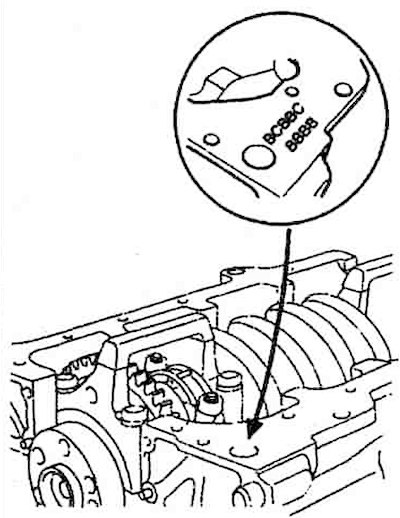

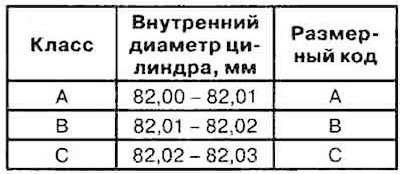

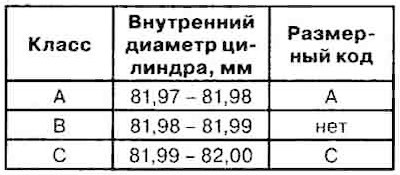

6. Метки диаметра цилиндров (А) на поверхности блока цилиндров.
 |
 |

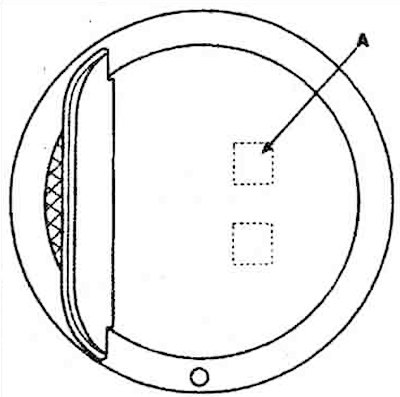

7. Проверить размерный код (А) поршня на его верхней поверхности.
 |
 |
