Примечание:
- 1. Во избежание неправильного соединения при установке, помечать все разъемы и шланги при их отсоединении.
- 2. Проверять приводные ремни перед снятием головки блока цилиндров.
- 3. Провернуть коленчатый вал таким образом, чтобы поршень первого цилиндра находился в верхней мертвой точке такта сжатия.

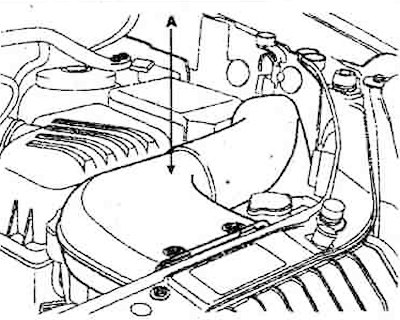

1. Снять воздухозаборник (А).

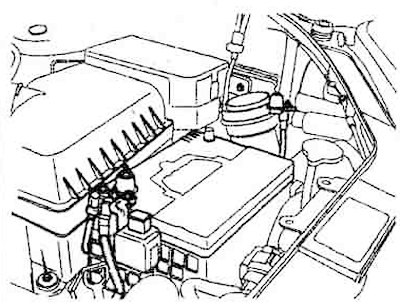

2. Отсоединить отрицательную клемму от аккумуляторной батареи.
3. Отвернуть пробку радиатора и сливную пробку системы охлаждения и слить охлаждающую жидкость.
4. Снять крышку двигателя.

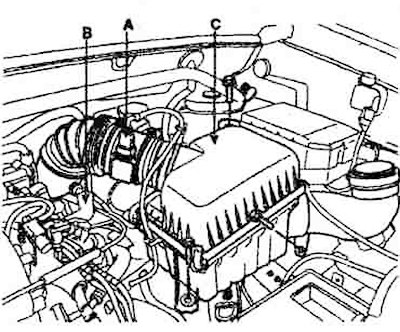

5. Отсоединить разъем датчика массового расхода воздуха (А) и шланг сапуна (В). Снять воздушный фильтр (С) в сборе с впускным шлангом.
[Статья опубликована первоначально здесь AutoInstruction]
6. Отсоединить верхний (А) и нижний (В) шланги радиаторов.

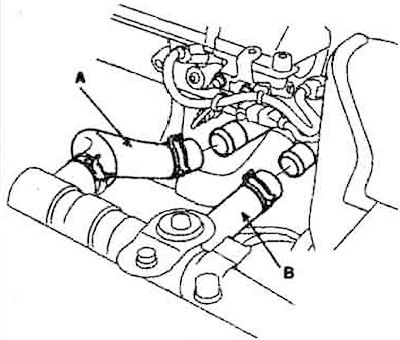

7. Отсоединить шланги отопителя (А).
8. Отсоединить разъемы на головке блока цилиндров и впускном коллекторе (порядок отсоединения и расположение разъемов см. раздел «Снятие головки блока цилиндров»).

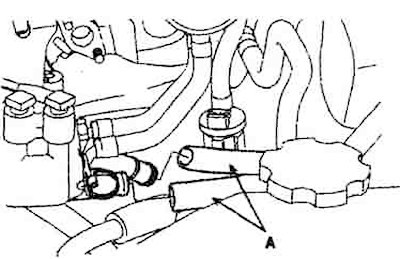

9. Отсоединить топливный шланг (А) от магистрали.

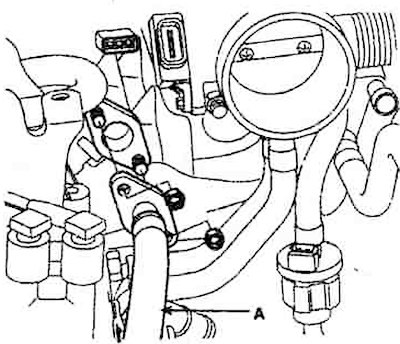

10. Отсоединить шланг соленоидального клапана (А).

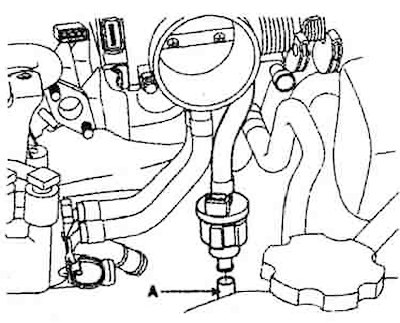

11. Отсоединить шланг (А) от вакуумного усилителя тормозов.
12. Снять трос привода дроссельной заслонки.

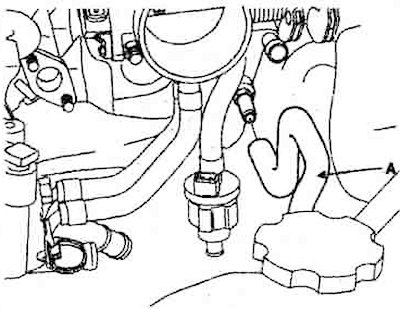

13. Снять насос гидроусилителя рулевого управления.

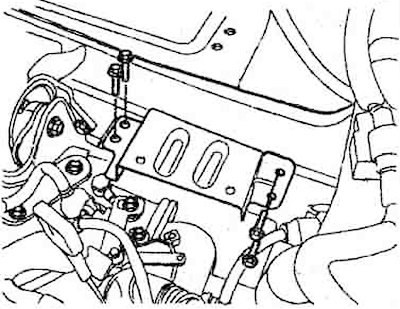

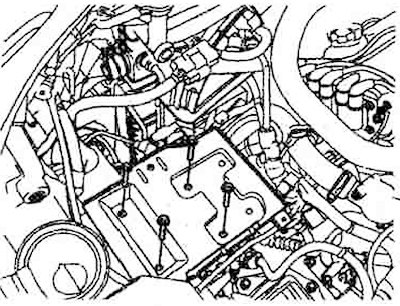

14. Снять полку аккумуляторной батареи.
 |
 |

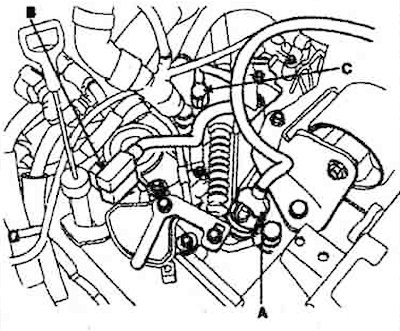

15. Отсоединить разъемы коробки передач:
- 1) А - разъем делителя передач;
- 2) В - разъем переключателя режимов коробки передач;
- 3) С - разъем датчика скорости входного вала коробки передач;

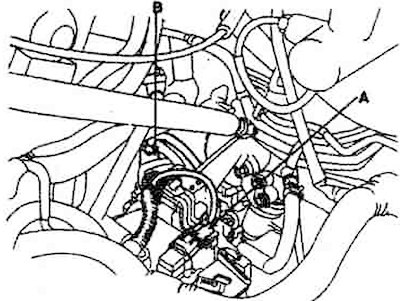

- 4) А - разъем датчика скорости выходного вала;
- 5) В - разъем датчика скорости движения автомобиля.

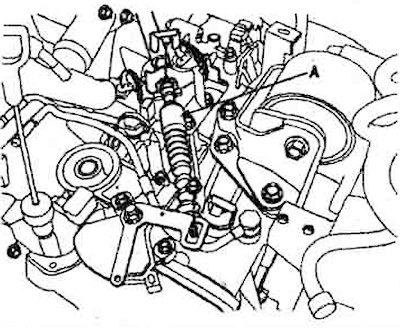

16. Снять кабель управления переключением режимов коробки передач (А).

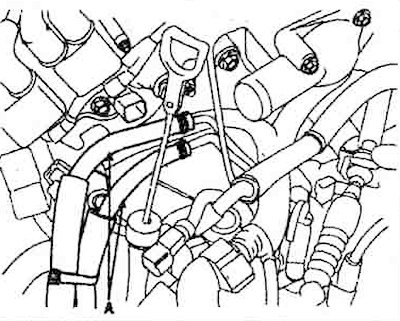

17. Отсоединить шланги масляного радиатора от автоматической коробки передач (А).

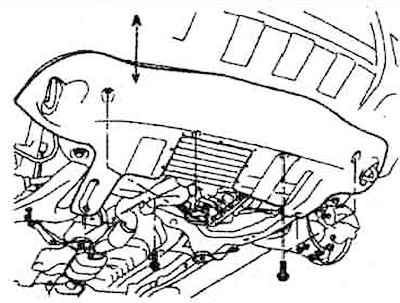

18. Снять защиту картера (А).

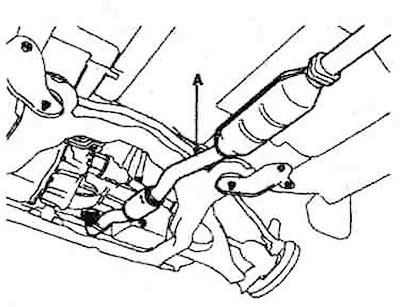

19. Снять передний выпускной патрубок (А).

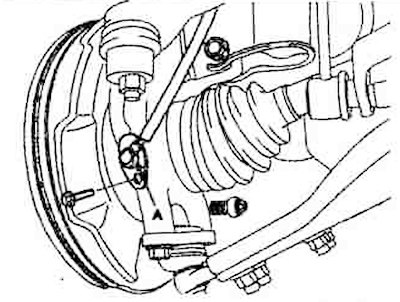

20. Отсоединить датчики скорости вращения колеса (А) с обоих поворотных кулаков.

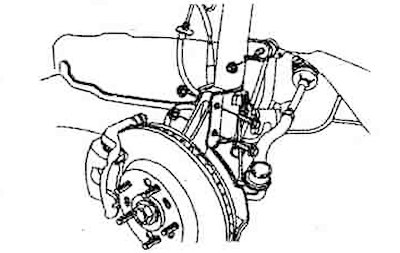

21. Отвернуть болты и гайки передней стойки.

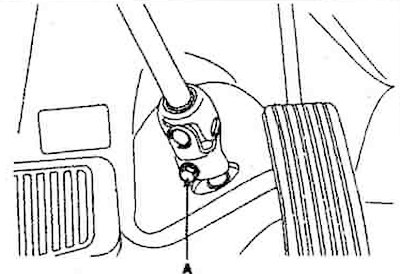

22. Отсоединить универсальный шарнир (А) рулевого управления от рулевого вала.
23. Установить домкрат для поддержки двигателя в сборе с коробкой передач.

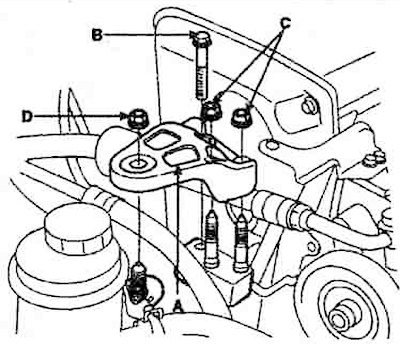

24. Отвернуть болт (В) и гайки (С и D) и снять кронштейн опоры двигателя.

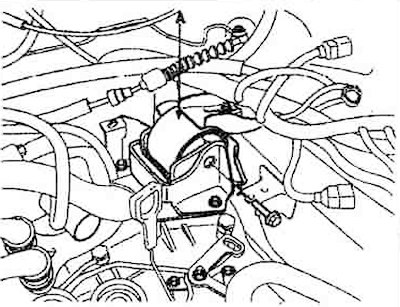

25. Снять опору коробки передач (А).

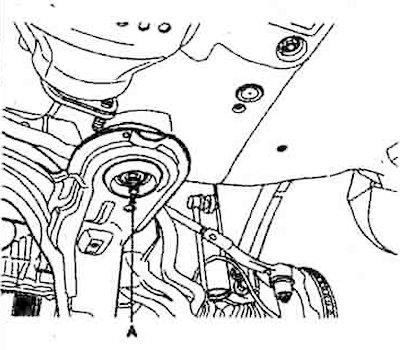

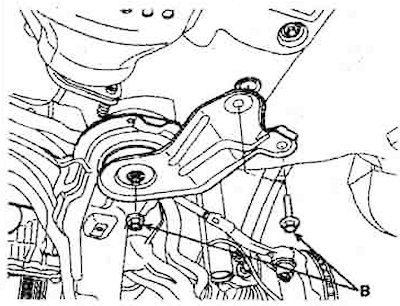

26. Отвернуть гайки (А) и болты (В) крепления кронштейнов опор.
 |
 |

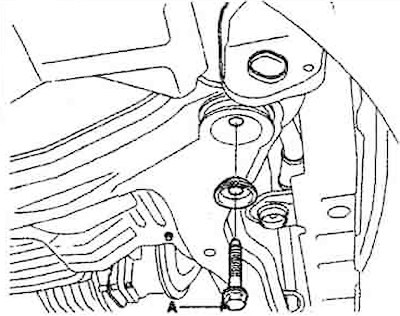

27. Отвернуть болты опор (А).
28. Поддомкратить автомобиль.
Установка двигателя в сборе с коробкой передач производится в порядке обратном снятию.
