Снятие

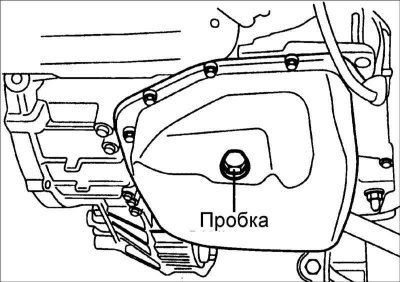

1. Выверните сливную пробку и слейте в подходящую емкость трансмиссионное масло из коробки передач.

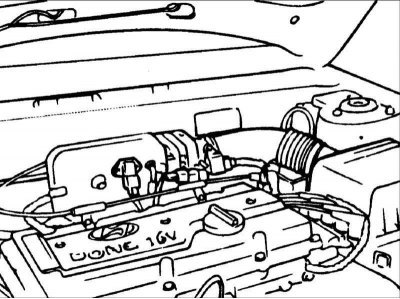

2. Снимите воздушный фильтр.

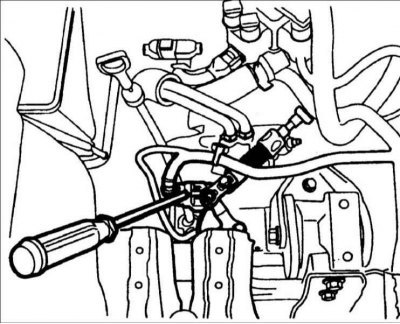

3. Отсоедините разъем от переключателя диапазонов коробки передач.

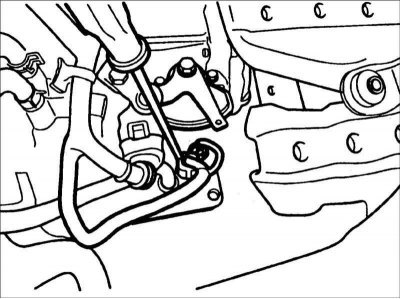

4. Отсоедините соленоидальный разъем и разъем от датчика температуры масла.

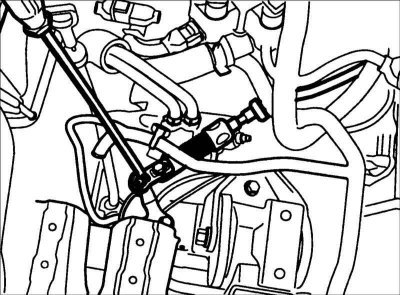

5. Снимите трос управления.

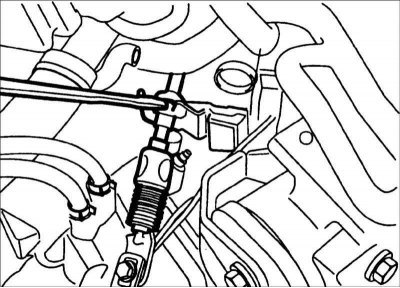

6. Снимите зажим троса управления.

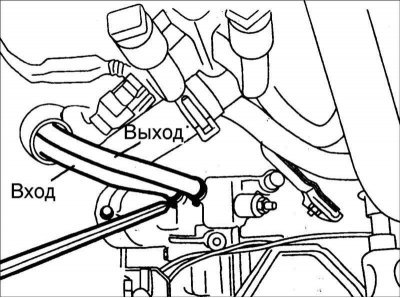

7. Отсоедините шланг от масляного радиатора.
8. Отсоедините разъем от датчика спидометра.
9. Снимите передние колеса.

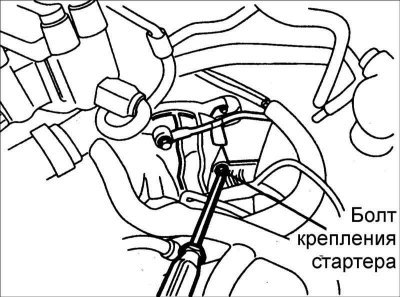

10. Снимите стартер.

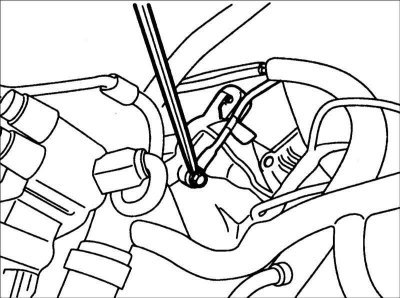

11. Выверните верхние болты крепления коробки передач.

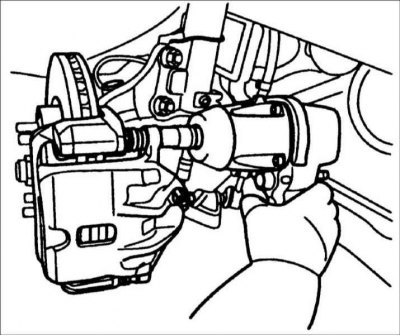

12. Снимите суппорты передних тормозов.

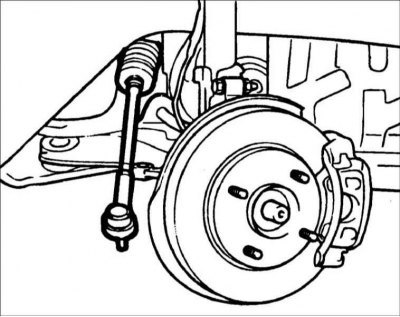

13. Отсоедините от поворотного кулака шаровой шарнир наконечника рулевой тяги.

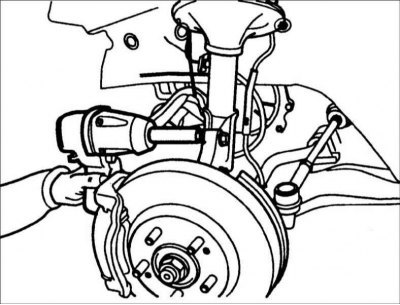

14. Снимите датчик скорости и выверните болты крепления передней стойки к поворотному кулаку.

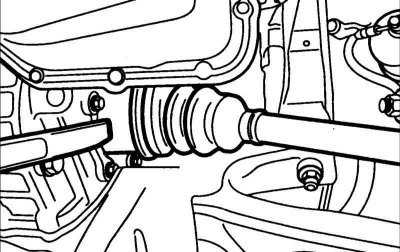

15. Снимите приводной вал и отверните гайку крепления левой ступицы.
16. Специальным приспособлением поддержите двигатель так, чтобы вес двигателя воспринимался приспособлением.

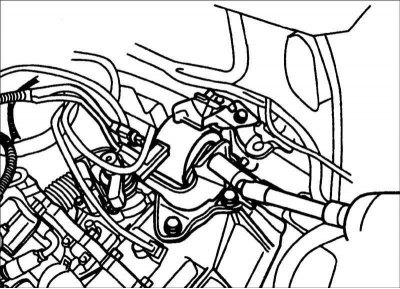

17. Снимите кронштейн коробки передач.
- a. Выверните болт крепления опоры.

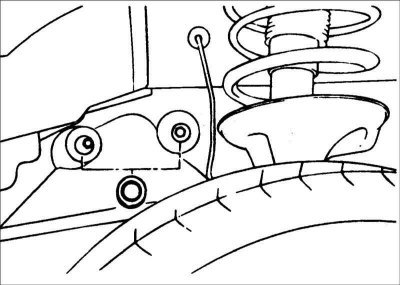

- b. Выверните (левый) болт со стороны кузова.

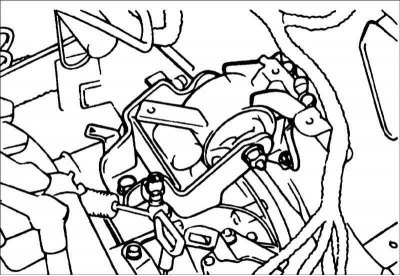

- c. Выверните (верхний) болт со стороны кузова.

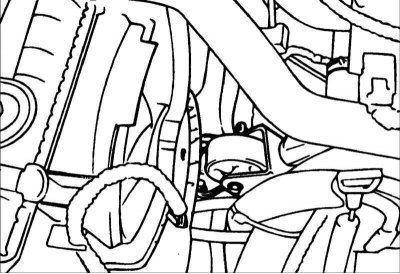

18. Снимите передний роликовый стопор с нижней рамы.

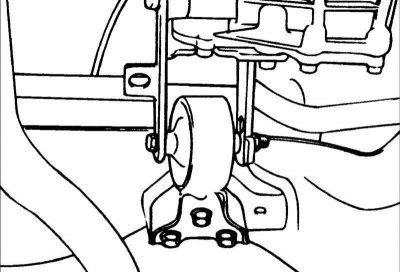

19. Снимите задний роликовый стопор с нижней рамы.

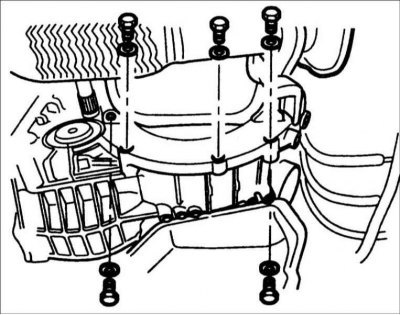

20. Снимите крышку с кожуха раструба.

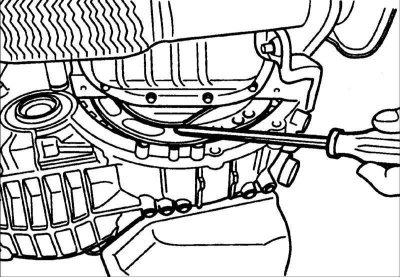

21. Выверните болты и снимите пластину, закрывающую гидротрансформатор.

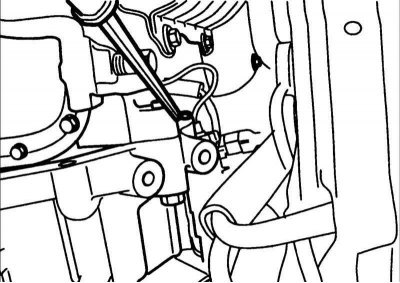

22. Выверните болты крепления пластины к блоку цилиндров.

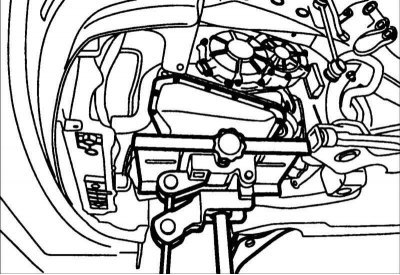

23. Установите домкрат под нижней рамой.

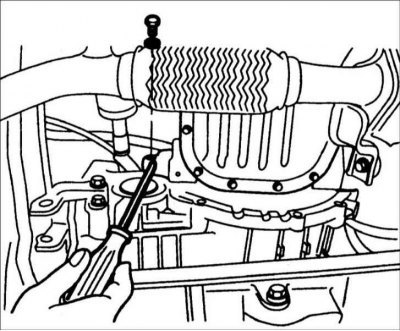

24. Выверните нижние болты крепления коробки передач.

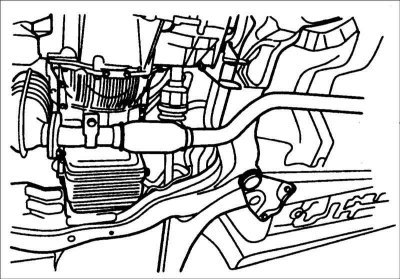

25. Снимите передний глушитель.

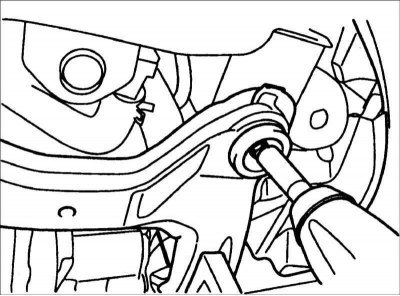

26. Выверните болты крепления нижней рамы.
27. Установите домкрат под коробкой передач.

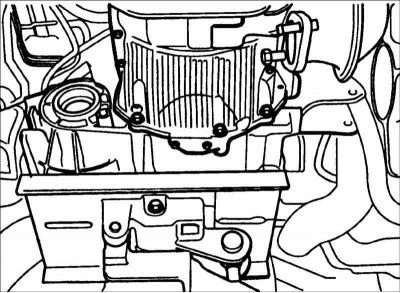

28. Выверните нижние болты крепления коробки передач.

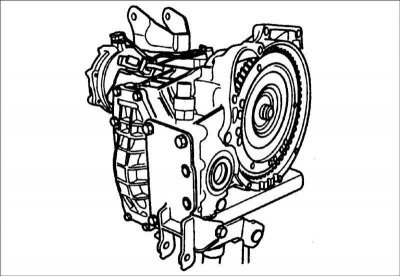

29. Снимите коробку передач.
Установка
1. Установите на переднюю часть коробки передач гидротрансформатор и установите коробку передач к двигателю.
Предупреждение! Если гидротрансформатор установить сначала на двигатель, при установке коробки передач может быть повреждено уплотнительное кольцо коробки передач.
2. Установите трос управления коробкой передач и отрегулируйте следующим образом.
- Переместите рычаг селектора и переключатель диапазонов коробки передач в положение N и установите трос управления коробкой передач.
- При подсоединении троса управления к устанавливающему кронштейну коробки передач, установите зажим так, чтобы он вошел в контакт с тросом управления.
- Регулировочной гайкой выберите любой свободный ход в тросе управления и проверьте, что рычаг селектора перемещается плавно.
- Проверьте, что трос управления отрегулирован правильно.
