1. Установите требуемое давление в шинах всех колес.
2. Установите автомобиль на ровную горизонтальную площадку и несколько раз нажмите на передний и задний бампер, чтобы установились пружины подвески. Установите автомобиль на расстоянии 3 м от стены с экраном.
3. Регулировку производите на автомобиле без нагрузки при полной заправке охлаждающей жидкостью, моторным маслом и топливом, с запасным колесом, домкратом и комплектом инструментов водителя. На водительском сиденье должен находиться водитель или груз, равной массы.
4. Очистите стекла блок-фар и включите фары (ближний свет),
5. Откройте капот.
6. Проведите на экране вертикальную и горизонтальную линии через центр светового пятна каждой фары. После этого под горизонтальной линией проведите параллельную ей линию на расстоянии 30 мм.
7. Для регулировки В ВЕРТИКАЛЬНОЙ ПЛОСКОСТИ вращайте винт крестообразной отверткой так, чтобы граница пятна ближнего света каждой фары расположились у нижней горизонтальной линии экрана.
8. Для регулировки В ГОРИЗОНТАЛЬНОЙ ПЛОСКОСТИ вращайте винт крестообразной отверткой так, чтобы граница пятна ближнего света каждой фары расположились у вертикальных линий экрана.
Источник статьи доступен на портале: www.autoinstruction.ru
Регулировка пучка света после замены блок-фары
 |
 |

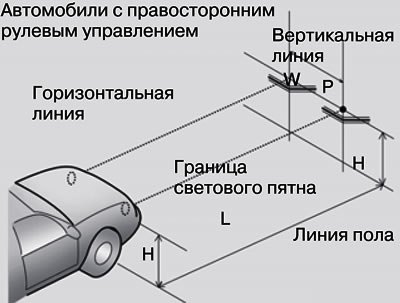

При замене блок-фары в ходе ремонте передней части кузова следует проверить положение ее пучка света с помощью экрана, как показано на рисунке. Включите фары.
1. Отрегулируйте световые пучки так, чтобы их оси были параллельны оси кузова и проходили через точки «Р», показанные на рисунке.
2. Оси пучков света показаны на рисунке пунктиром.
Размеры на экране:
- «Н» - Высота осей пучков света над полом: 904 мм
- «W» - Расстояние между осями пучков света: 1356 мм
- «L» - Расстояние между фарами и экраном: 3000 мм.
