Измерьте расстояние от резиновой накладки педали до коврика. Номинальное значение размера А = 182 мм (двигатели 1,6 л), А = 189 (двигатели 1,8 л).
Нажав пальцем на педаль сцепления до ощутимого сопротивления, замерьте свободный ход педали.
Требуемое значение В = 1-3 мм.
Если этот зазор выходит за пределы допусков, нужно произвести следующую регулировку:

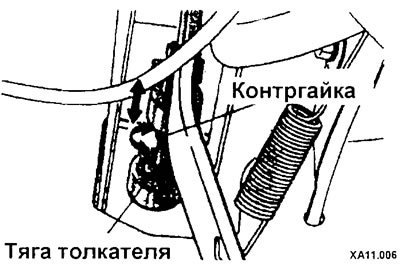

Открутите контргайку, установочным болтом отрегулируйте высоту педали сцепления. Затяните контргайку с усилием около 15 Нм. Если высота педали сцепления ниже требуемого значения, открутите болт и поверните тягу толкателя так, чтобы можно было осуществить регулировку. После регулировки закрутите установочный болт до упора педали и затяните контргайку.
Вращением тяги толкателя отрегулируйте свободный ход педали сцепления у штифта головки вилки. Затем затяните контргайку тяги с усилием около 15 Нм.
Несколько раз нажав на педаль сцепления, проверьте расстояние от педали до пола при отжатом сцеплении. Требуемое значение: 70 мм или более. Свободный ход педали сцепления должен быть в пределах от 6 до 13 мм.
Если высота или свободный ход педали вне пределов допусков, значит неисправно сцепление или главный цилиндр, или в гидравлической системе находится воздух.
Установочные элементы педали сцепления (модели до 2000 г.): 1 - педаль сцепления; 2 - втулка; 3 - пружина; 4 - толкатель; 3 - кронштейн; 6 - датчик положения педали сцепления.
Установочные элементы педали сцепления (модели с 2000 г.): 1 - педаль сцепления; 2 - шток главного цилиндра сцепления; 3 - выключатель положения педали сцепления; 4 - выключатель блокировки зажигания; 5 - главный цилиндр сцепления.
