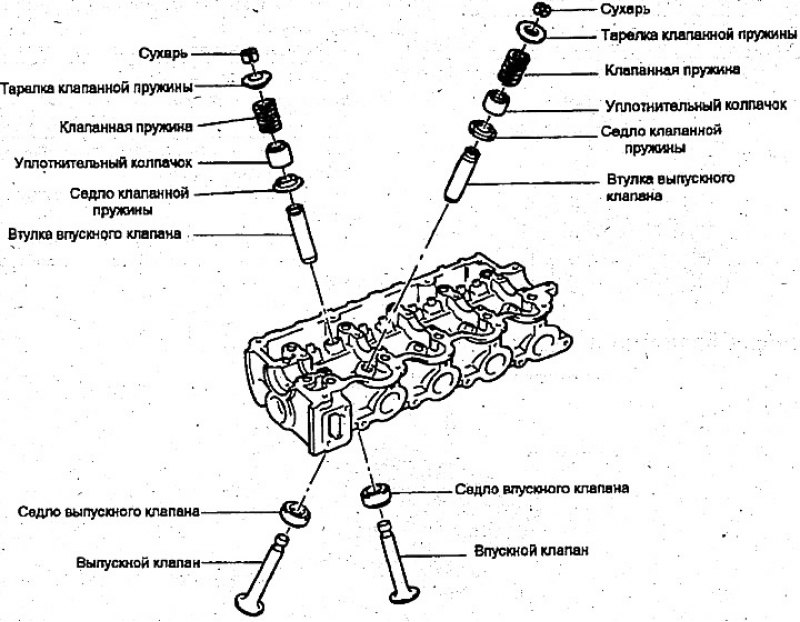

Снятие

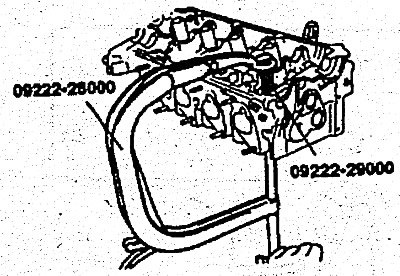

1. Пользуясь специальным инструментом для сжатия пружин клапанов (09222-28000, 09222-28100), снимите сухарь. Далее снимите верхнюю тарелку клапанной пружины, клапанную пружину, нижнюю тарелку и клапан.
Примечание. Сохраните эли детали в таком порядке, в каком они должны быть установлены на их первоначальные места.
2. Плоскогубцами снимите уплотнительный колпачок. Не используйте его повторно.
Проверка
Клапаны
1. Пользуясь проволочной щеткой, тщательно очистите клапан.

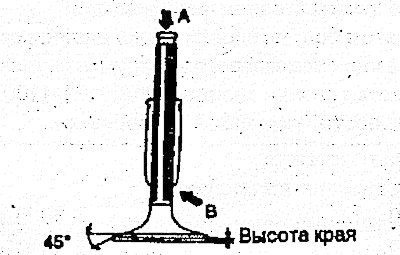

2. Проверьте каждый клапан на износ, повреждение и разрушение головки и стержень в зоне В. При необходимости отремонтируйте или исправьте.
Источник материала этот сайт: www.autoinstruction.ru
Если конец А стержня изношен, при необходимости восстановите его поверхность. Это направление должно быть минимальным. Восстановите также поверхность рабочей фаски клапана. Если высота тарелки клапана меньше допустимого предела, замените клапан.
Клапанные пружины
1. Проверьте длину пружины в собранном состоянии и ее растяжение. Если оно превышает допустимые пределы, замените пружину.
2. Проверьте параллельность торцев каждой пружины. Если она превышает установленные пределы, замените пружину.
Клапанные пружины:
- Высота — 21.6 кг/35 мм
- Нагрузка — 45.1 кг/27.2 мм
- Отклонение от параллельности торцев — 1.5° или менее
Втулки клапанов

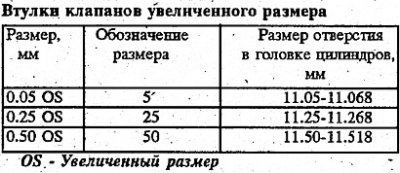

Проверьте зазор между стержнем клапана и втулкой. Дели он превышает установленные пределы, замените втулку клапана втулкой следующего размера.
Зазор между стержнем клапана и втулкой.
Номинальный размер:
- Впускной клапан — 0.03-0.06 мм
- Выпускной клапан — 0.05-0.08 мм
Предельный размер:
- Впускной клапан — 0.1 мм
- Выпускной клапан — 0.15 мм
Седло клапана

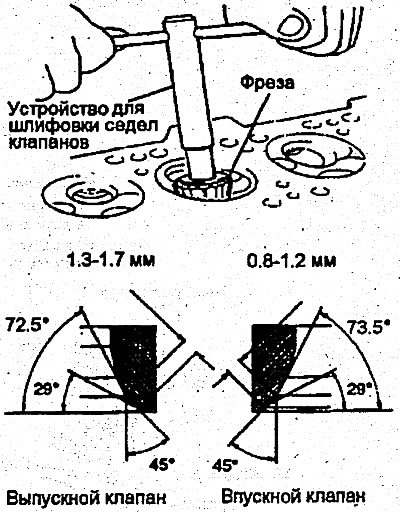

Проверьте седло клапана на признаки перегрева и правильность контакта с рабочей фаской клапана. При необходимости отремонтируйте или замените седло клапана. Прежде чем ремонтировать седло, проверьте износ втулки клапана. Если втулка изношена, замените ее, после чего ремонтируйте седло. Отремонтируйте седло клапана пользуясь устройством для шлифовки седел клапанов или фрезой.
Порядок замены седла клапана

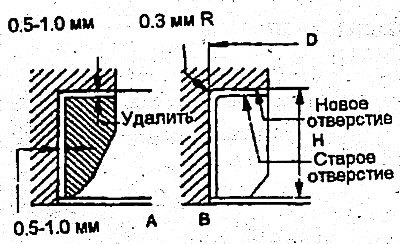

1. Изношенное сверх допустимых пределов седло клапана следует заменить при нормальной температуре после срезания большей части стенки седла с помощью устройства для шлифовки седла клапанов, как показано на рисунке.

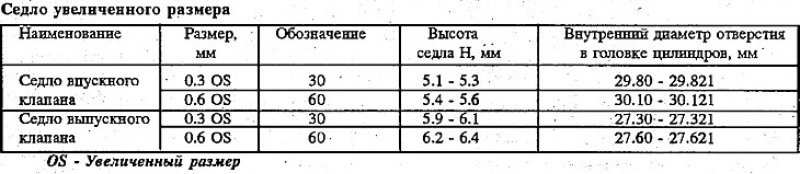

2. После удаления седла с помощью развертки или фрезы обработайте отверстие под седло. Обработку проводите до указанного в таблице размера.
3. Нагрейте головку блока цилиндров до температуры около 250°С и запрессуйте седло увеличенного размера. Перед установкой седло увеличенного размера должно иметь нормальную комнатную температуру. После установки нового седла обработайте его поверхность. Порядок замены втулки клапана.
Порядок замены втулки клапана, а также установки клапанов такой же, как и для двигателей с одним распредвалом (см. соответствующий раздел выше в этой главе).
