Антиблокировочная система тормозов (ABS) (Hyundai Accent I «X3»)

  • Главная
  • Хендай
  • Акцент
  • X3 (1994-1999)
  • Электрооборудование
  • Электрические схемы
  • Антиблокировочная система тормозов …
0

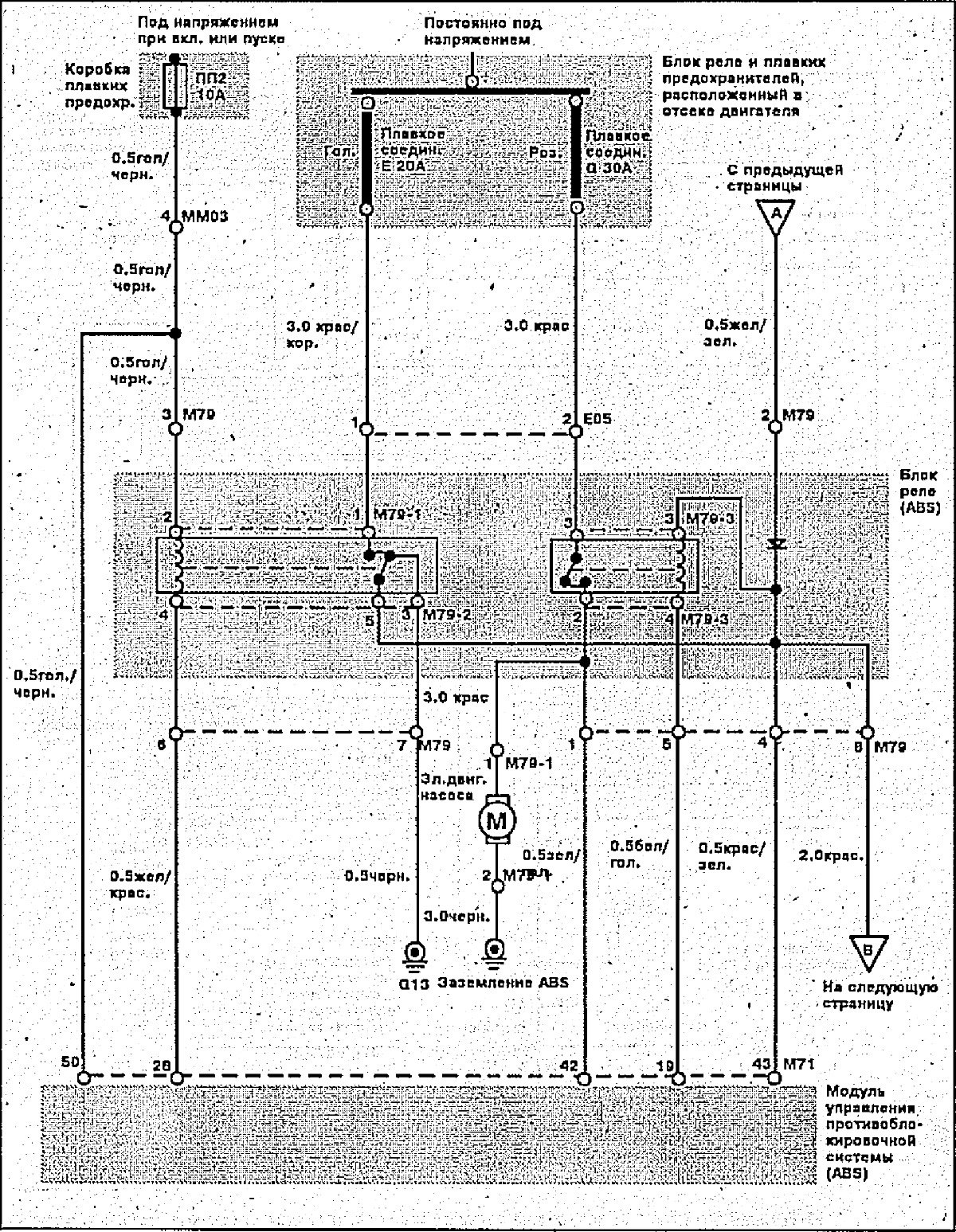

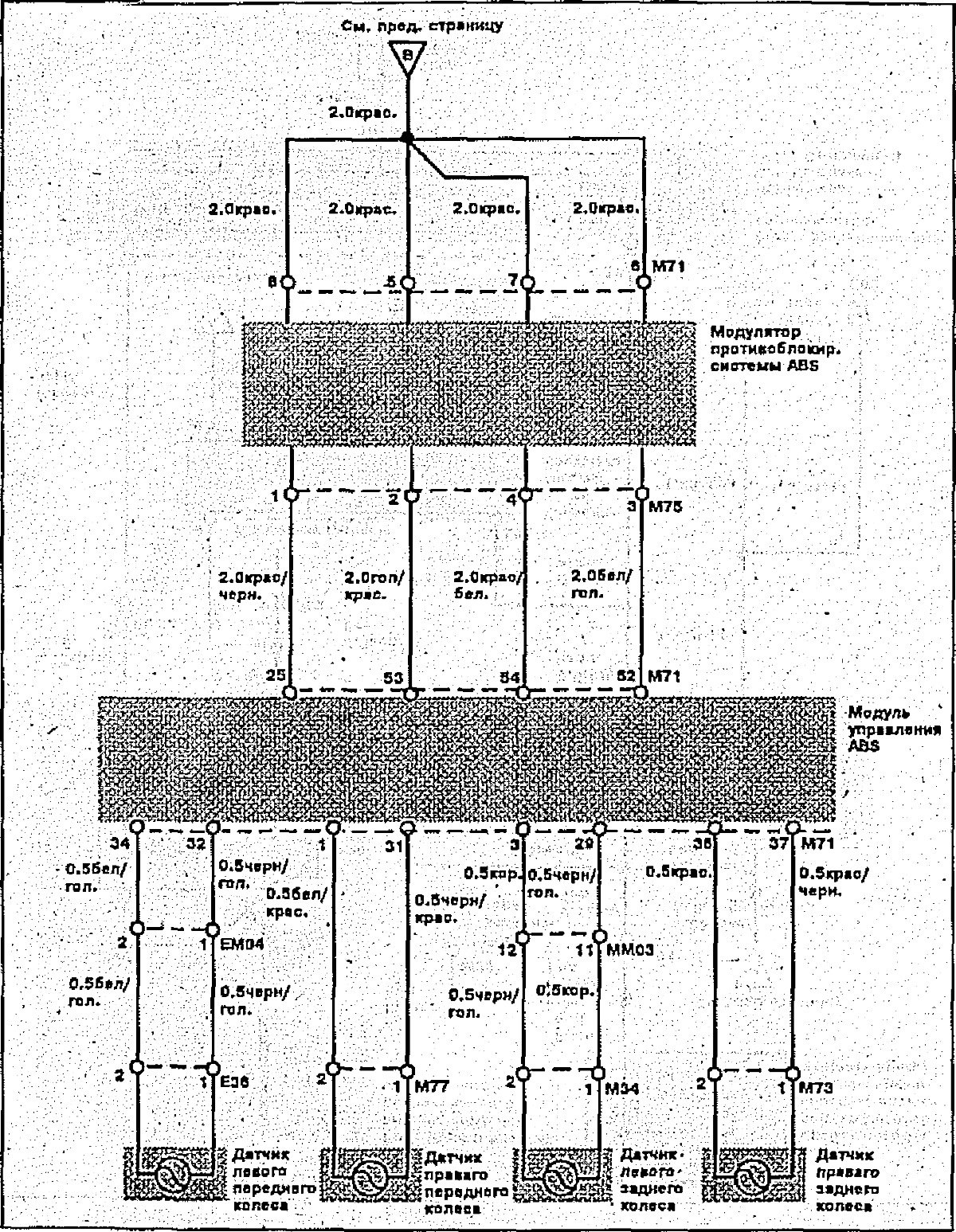

Электрические схемы антиблокировочной системы тормозов (ABS)



Антиблокировочная система тормозов (ABS)
Открыть большую картинку в новой вкладке »


Антиблокировочная система тормозов (ABS)
Открыть большую картинку в новой вкладке »


Антиблокировочная система тормозов (ABS)
Открыть большую картинку в новой вкладке »
Статья проверена экспертом: Николай Сидоров
