Система зажигания (для двигателя 1.5 л с впрыском) (Hyundai Accent I «X3»)

  • Главная
  • Хендай
  • Акцент
  • X3 (1994-1999)
  • Электрооборудование
  • Электрические схемы
  • Система зажигания (для двигателя 1.…
0

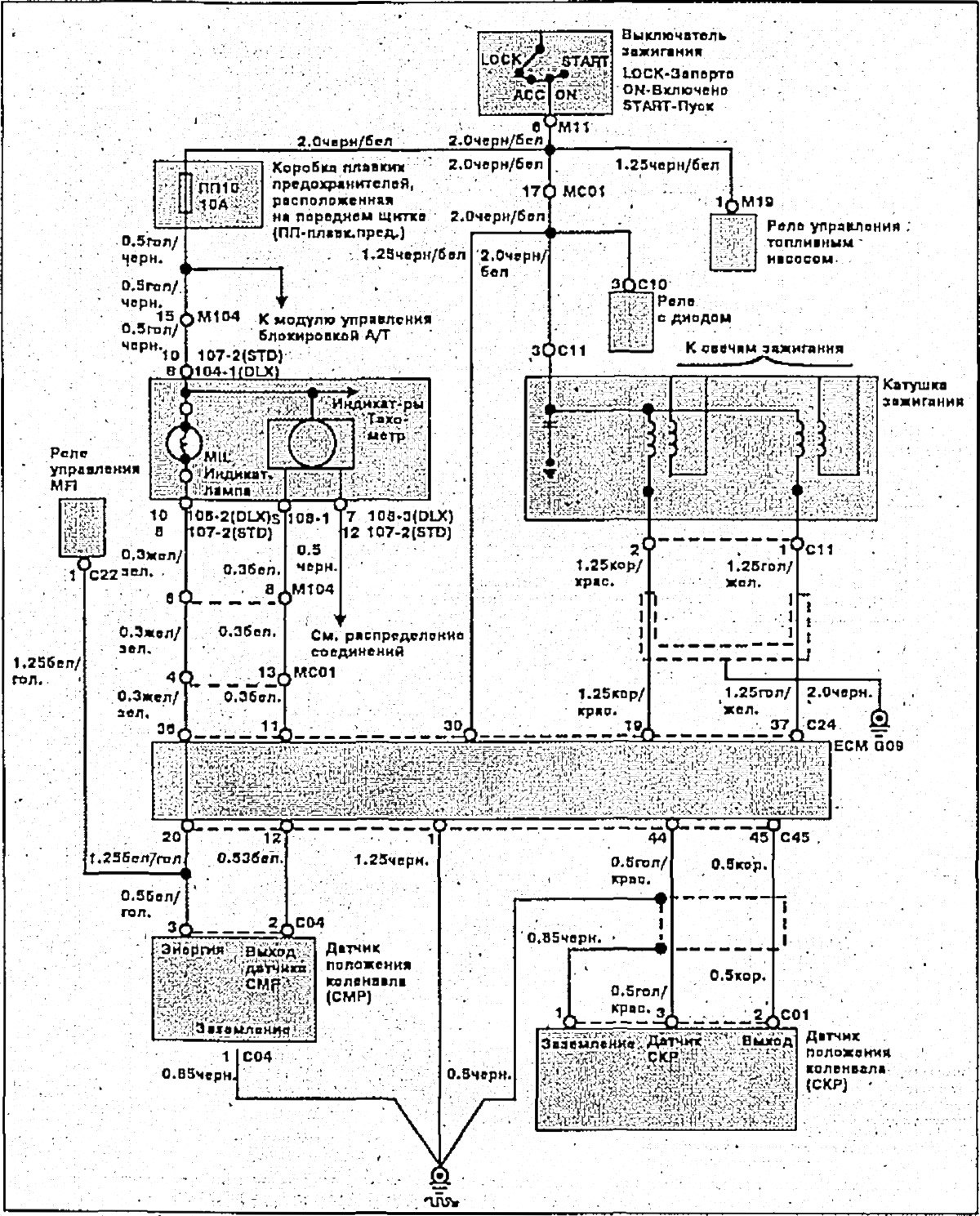

Электрическая схема системы зажигания (для двигателя 1.5 л с впрыском)



Система зажигания (для двигателя 1.5 л с впрыском)
Открыть большую картинку в новой вкладке »
Статья проверена экспертом: Николай Сидоров
