Примечание: для различных комплектаций и рынков сбыта расположение и количество вентиляторов может отличаться от показанного.
1. Расширительный бачок; 2. Радиатор; 3. Опорный кронштейн радиатора; 4. Верхний патрубок; 5. Нижний патрубок; 6. Шланги радиатора трансмиссионной жидкости; 7. Вентилятор; 8. Кожух вентилятора; 9. Электродвигатель вентилятора
Снятие
1. Слейте охлаждающую жидкость. Для ускорения слива снимите крышку радиатора.
2. Отсоедините верхний (1) и нижний (2) патрубки радиатора. Отсоедините шланги радиатора трансмиссионной жидкости (3).
3. Отсоедините разъемы (4 и 5) вентиляторов.
4. Выверните болты крепления (6 и 7) и снимите вентиляторы в сборе с кожухом. Момент затяжки: 7-11 Нм.

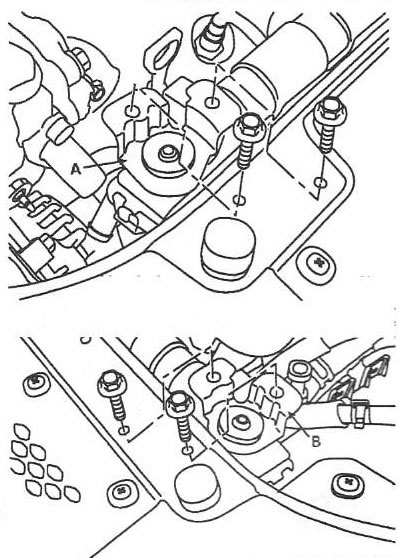

5. Снимите верхние кронштейны радиатора (8 и 9) и извлеките радиатор из моторного отсека. Момент затяжки: 7-11 Нм.
Установка
6. Установка выполняется в обратной последовательности.
Весь материал скопирован с сайта [Autoinstruction.ru]
7. Заправьте систему охлаждающей жидкостью
