Разъемы коммутации и соединения жгутов (Hyundai Accent III «MC»)

  • Главная
  • Хендай
  • Акцент
  • MC (2005-2010)
  • Электрооборудование
  • Электрические схемы
  • Разъемы коммутации и соединения жгу…
0

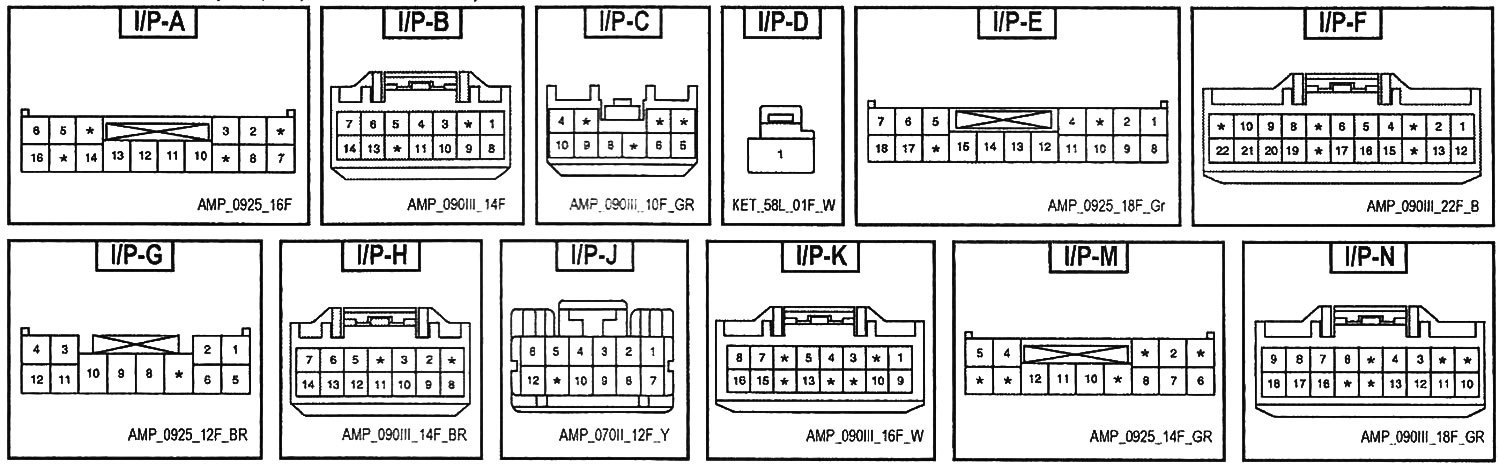

Разъемы блока коммутации (I/P Junktion Box)



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

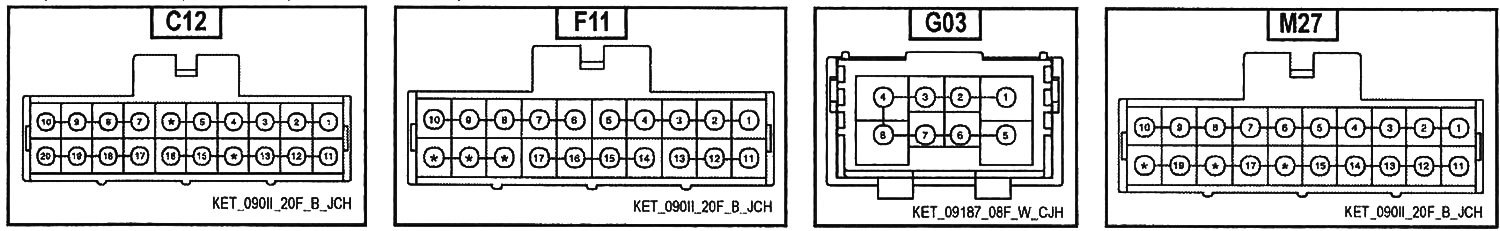

Коммутационные разъемы (Joint Connector)



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »

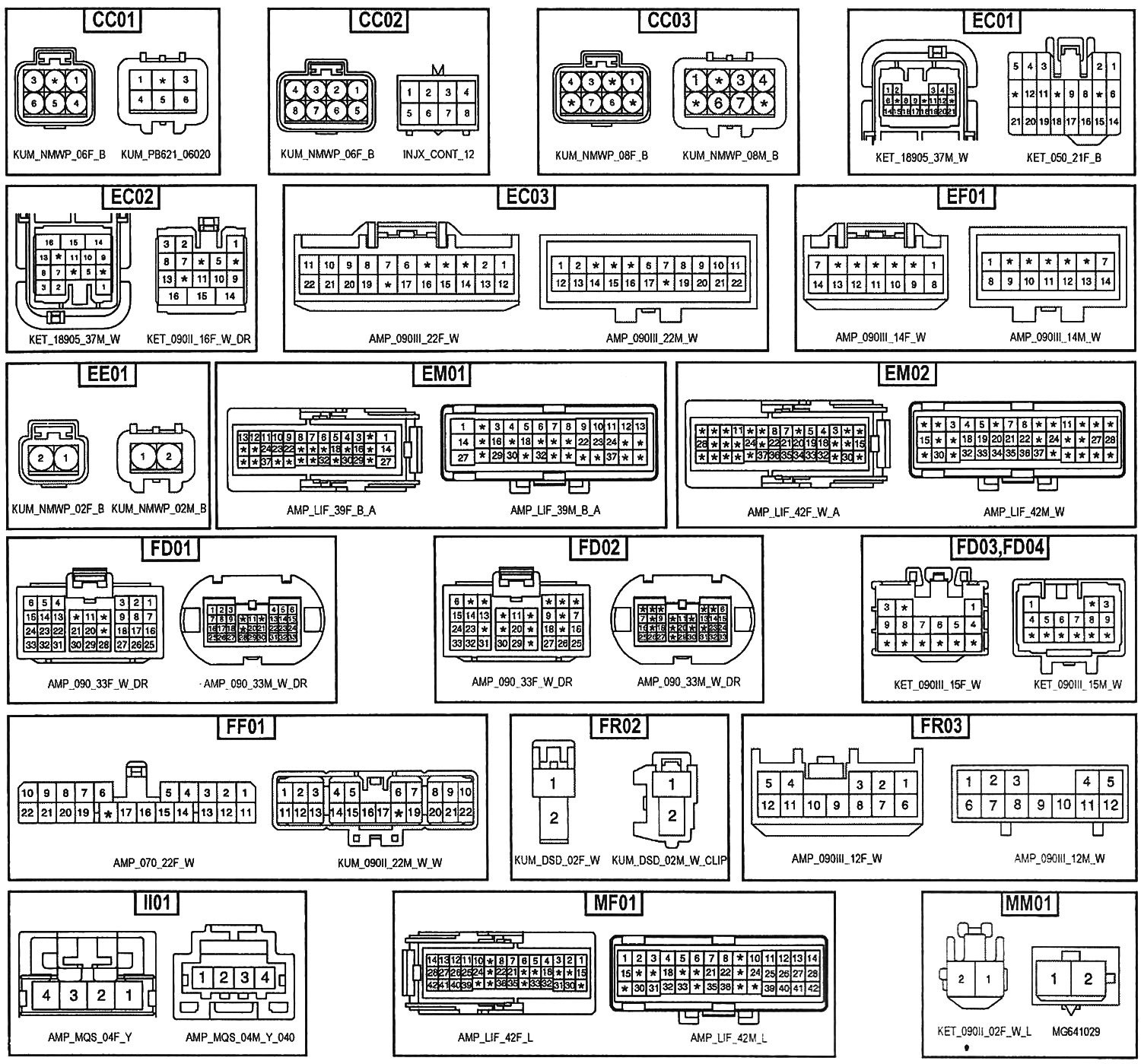

Разъемы жгутов проводки (Hamess Connector)



Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »


(Посмотрите оригинал на портале: Autoinstruction)
Статья проверена экспертом: Тимофей Прокофьев
