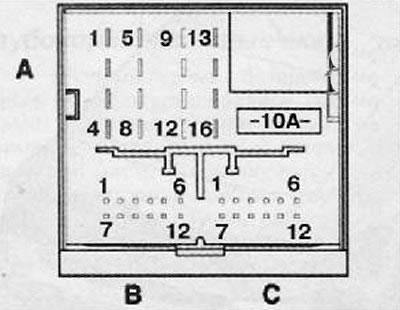

Примечание. Разъемы, которые не описаны ниже, не используются.
Мультипиновый разъем А, 16-пиновый, две части
- 1 - Динамик аудиосистемы, задний правый (+)
- 2 - Динамик аудиосистемы, передний правый (+)
- 3 - Динамик аудиосистемы, передний левый (+)
- 4 - Динамик аудиосистемы, задний левый (+)
- 5 - Динамик аудиосистемы, задний правый (-)
- 6 - Динамик аудиосистемы, передний правый (-)
- 7 - Динамик аудиосистемы, передний левый (-)
- 8 - Динамик аудиосистемы, задний левый (-)
- 9 - Система комфорта CAN bus (высокий)
- 10 - Система комфорта CAN bus (низкий)
- 12 - Вывод 31
- 13 - Контрольный сигнал
- 14 - Внешнее подсоединение
- 15 - Вывод 30
- 16 - Вывод 30 (контрольный сигнал кода противоугонной сигнализации, «SAFE»)
Мультипиновый разъем В, 12-пиновый
- 1 - AUX/MDI - вход, левый канал
- 2 - AUX/MDI - аудио, «масса»
- 7 - AUX/MDI - вход, правый канал
Мультипиновый разъем С, 12-пиновый
- 6 - Телефон, входной сигнал, TEL-
- 10 - MUTE (Приглушить) - режим телефона
- 12 - Телефон, входной сигнал, TEL+
