Примечание. Перед снятием головного модуля необходимо извлечь из него CD-диск, если установлен.
Снятие
1. Выключить модуль аудиосистемы и все потребители электропитания. Извлечь ключ из замка зажигания.

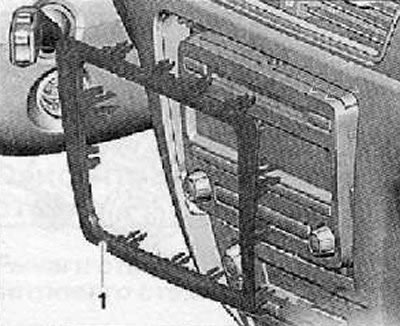

2. Используя специальный инструмент (3409), отсоединить аккуратно и снять декоративную рамку головного модуля аудиосистемы (1), как показано на рисунке ниже.
Радио Swing

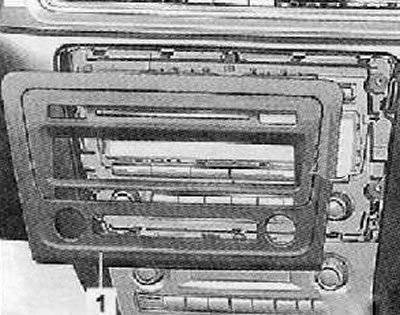

3. Используя специальный инструмент (3409), отсоединить верхнюю часть и снять декоративную панель облицовки головного модуля аудиосистемы (1), как показано на рисунке ниже.

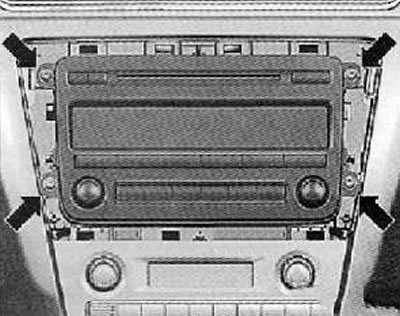

4. Выкрутить винты крепления (стрелки) и потянув на себя, извлечь головной модуля аудиосистемы из приборной панели, как показано на рисунке ниже. Момент затяжки винтов крепления при установке 1.5 Нм.
Для всех модификаций

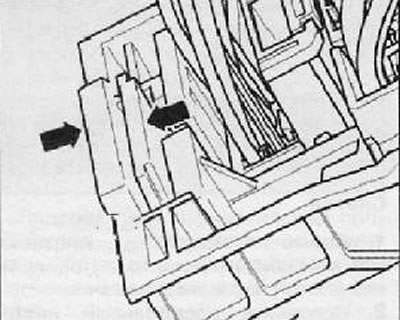

5. Сжать захваты разъема (стрелки), как показано на рисунке ниже.

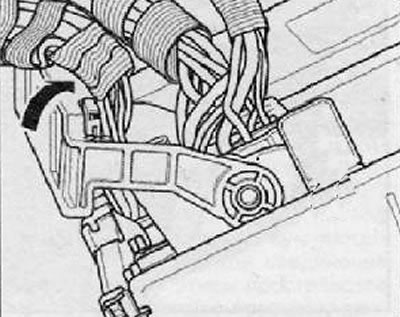

6. Раскрыть хомут фиксатора (стрелка) и отсоединить разъем жгута электропроводки, как показано на рисунке ниже.
Радио Blues

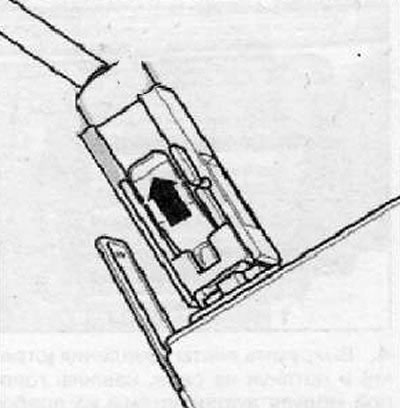

7. Расфиксировать захват разъема антенны (стрелка), после чего отсоединить разъем жгута электропроводки, как показано на рисунке ниже.
Радио Swing

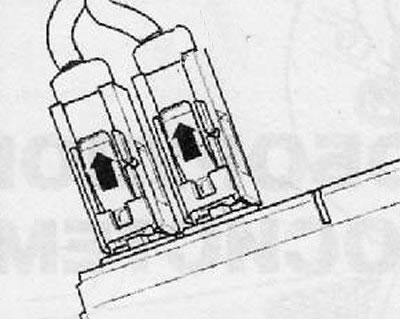

8. Расфиксировать захват разъема антенны (стрелка), после чего отсоединить разъем жгута электропроводки, как показано на рисунке ниже.
Материал опубликован ранее на [AutoInstruction.ru]
Установка
Установка производится в последовательности обратной снятию.
Примечание. Если модуль аудиосистемы заменили новым, необходимо ввести защитный код.
