Снятие
1.1 и 1.4-литровые двигатели
1. Отсоедините шланг сапуна двигателя от защелкивающегося разъема на впускном воздуховоде воздухоочистителя, клапанной крышке и впускном коллекторе (см. иллюстрации). Сместите шланг в сторону.

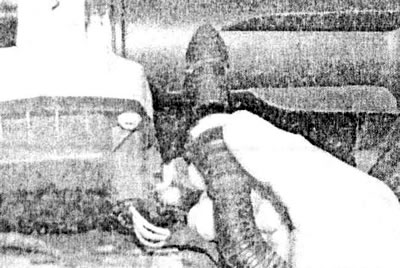

3.1а Отсоедините шланг сапуна двигателя от впускного воздуховода воздухоочистителя...
3.1b ...клапанной крышки (отмечено стрелкой)...

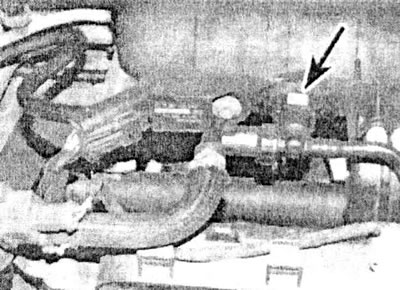

3.1с ...и впускного коллектора (отмечено стрелкой)
2. Отсоедините разъем проводов от верхней части модуля катушки зажигания (см. иллюстрацию). Освободите жгут проводов от хомутов на катушке.
3.2 Отсоедините разъем проводов от модуля катушки зажигания
3. Выкрутите гайки, крепящие края модуля катушки к опорным стойкам. Отметьте, что, возможно, стойка снимется со своего местоположения вместе с гайкой. Снимите провод заземления с левой стойки и клапан продувки с правой стойки (см. иллюстрации).

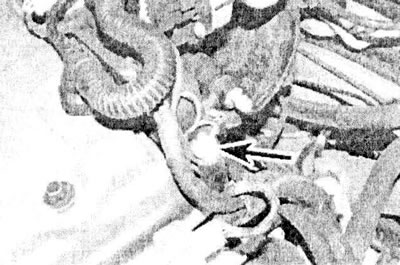

3.3а Выкрутите гайку (отмечена стрелкой), крепящую модуль, и снимите провод заземления с левой стойки...

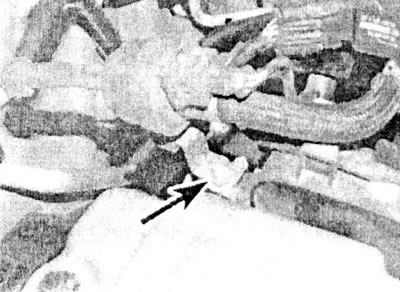

3.3b ...и клапан продувки с правой (отмечена стрелкой) стойки
4. Снимите модуль катушки зажигания со стойки и в то же время аккуратно сместите модуль с вершин свечей зажигания. Снимите модуль катушки со свечей и извлеките его из моторного отсека (см. иллюстрацию).
3.4 ...затем сместите модуль катушки с вершин свечей зажигания и извлеките его из моторного отсека
1.6-литровые двигатели
5. Выкрутите шесть винтов и снимите пластмассовый кожух модуля катушки с верхней части двигателя, между кожухами распредвалов.
6. Отсоедините разъем проводов от левого края модуля катушки (см. иллюстрацию).

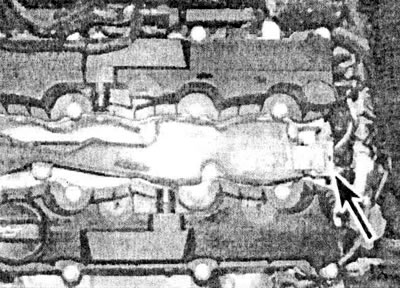

3.6 Отсоедините разъем проводов (отмечен стрелкой) от модуля катушки
7. Сожмите фиксаторы и отсоедините два шланга сапуна от кожуха между распредвалами (см. иллюстрацию).
3.7 Сожмите фиксаторы (отмечены стрелками) и отсоедините шланги сапуна
8. Выкрутите четыре крепежных винта модуля катушки (см. иллюстрацию)

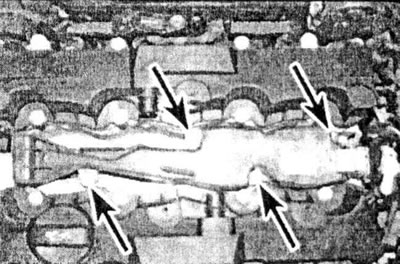

3.8 Выкрутите четыре монтажных болта (отмечены стрелками) модуля катушки зажигания
9. Снимите модуль катушки зажигания со стойки и в то же время аккуратно сместите модуль с вершин свечей зажигания. Снимите модуль катушки со свечей и извлеките его из моторного отсека.
Проверка
10. Конструкция цепей зажигания на этих двигателях такова, что проверка катушек зажигания отдельно от остальных цепей и блока электронной системы управления двигателем не позволит выявить неисправность. Поэтому при подозрении на неисправность модуля катушки зажигания проверять надо всю систему управления двигателем, что под силу только представителям производителя или квалифицированному специалисту, располагающим соответствующим диагностическим оборудованием (см. подраздел 2).
Установка
11. Установка выполняется в последовательности, обратной снятию. Убедитесь в правильности подсоединения проводов.
