Моторный отсек
Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.

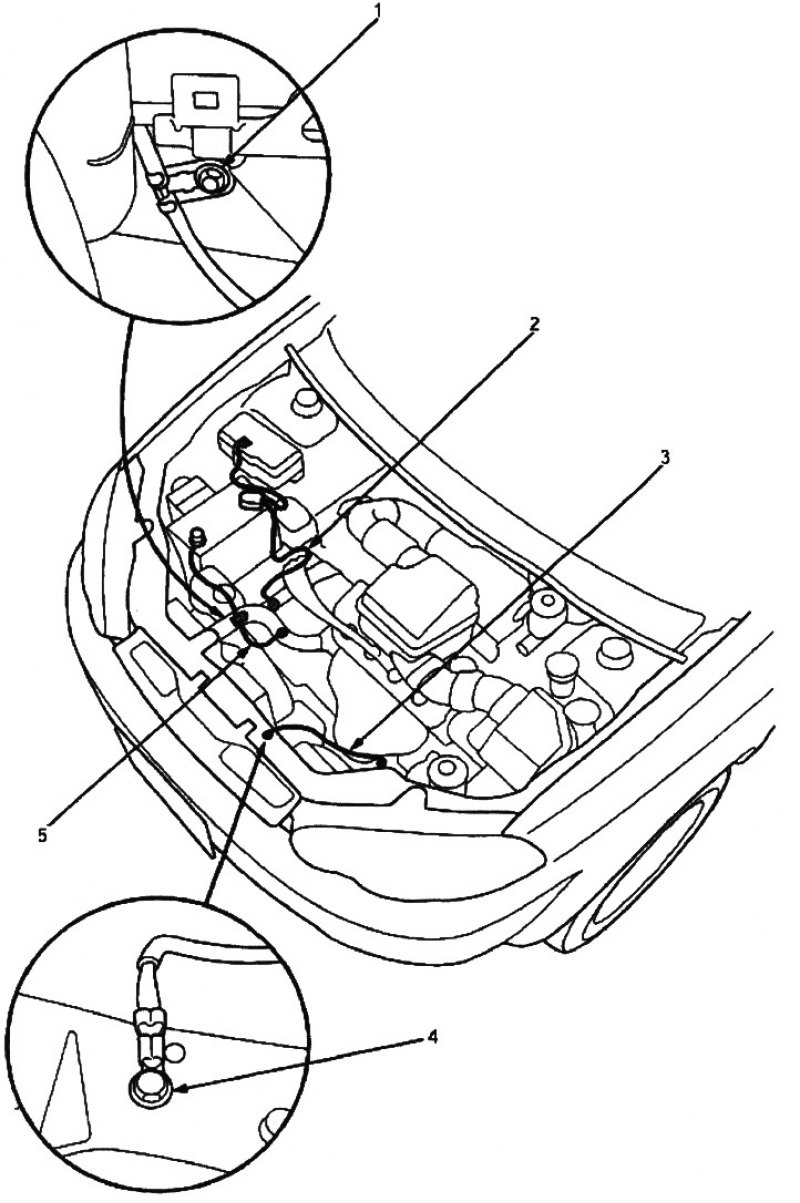

1. G1
2. Кабели стартера
3. Кабель заземления двигателя
4. G2
5. Кабель заземления аккумулятора
Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.

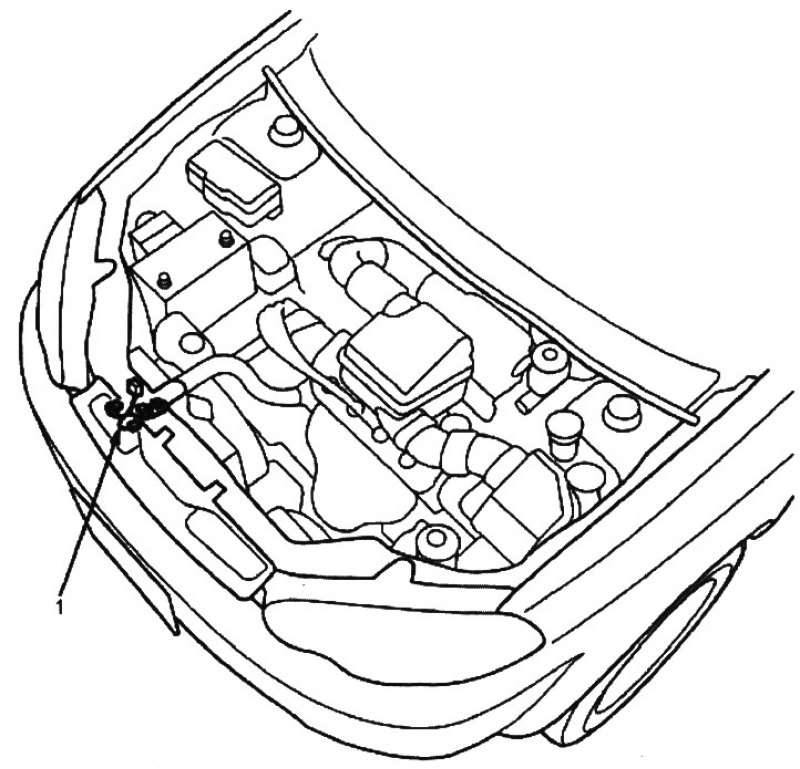

1. Жгут соленоида (CVT)
Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.

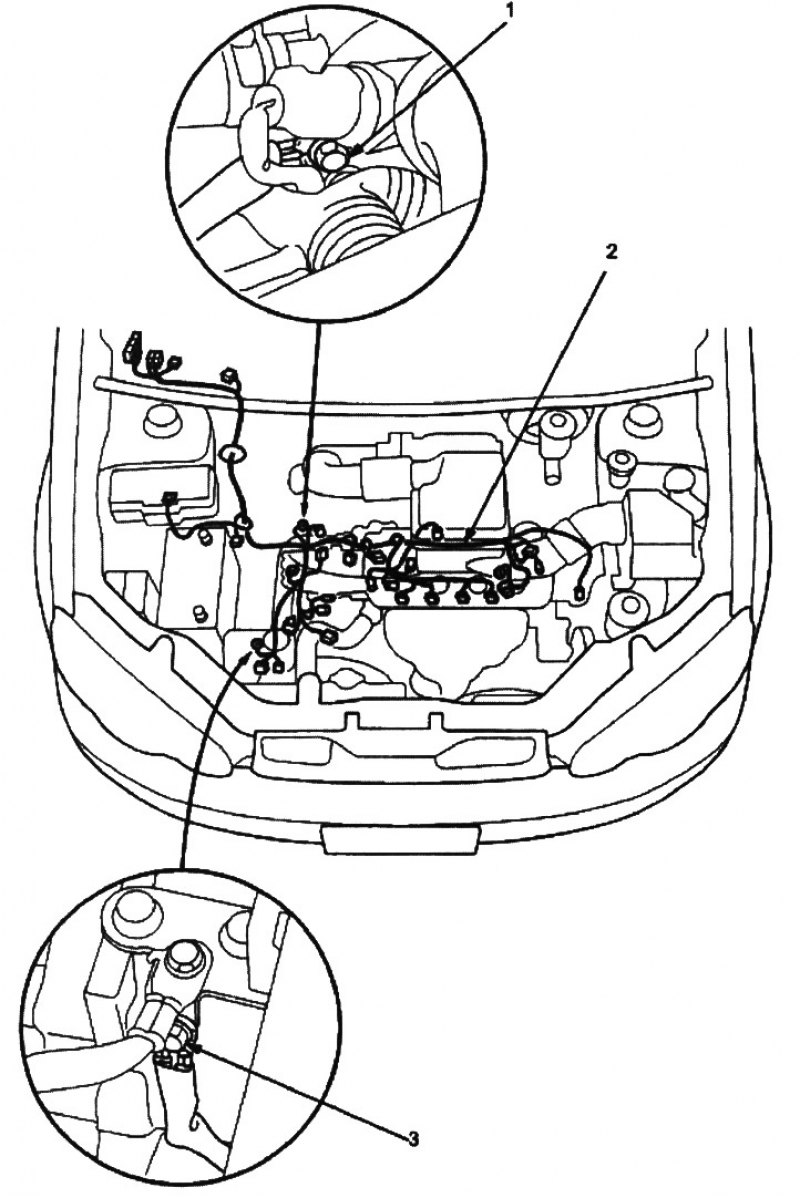

1. G101 (МКП)
2. Жгут двигателя
3. G101 (CVT)
Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.

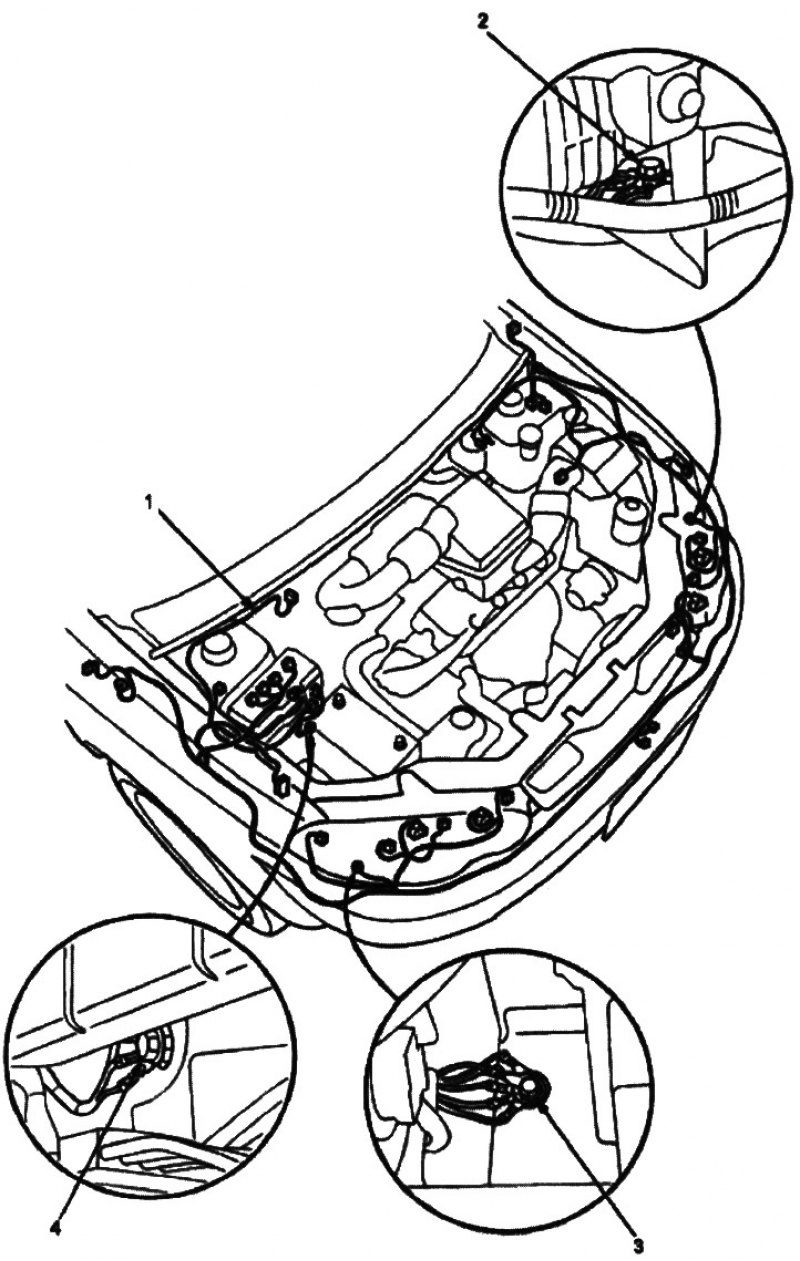

1. Главный жгут
2. G301
3. G201
4. G202
Приборная панель
Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.

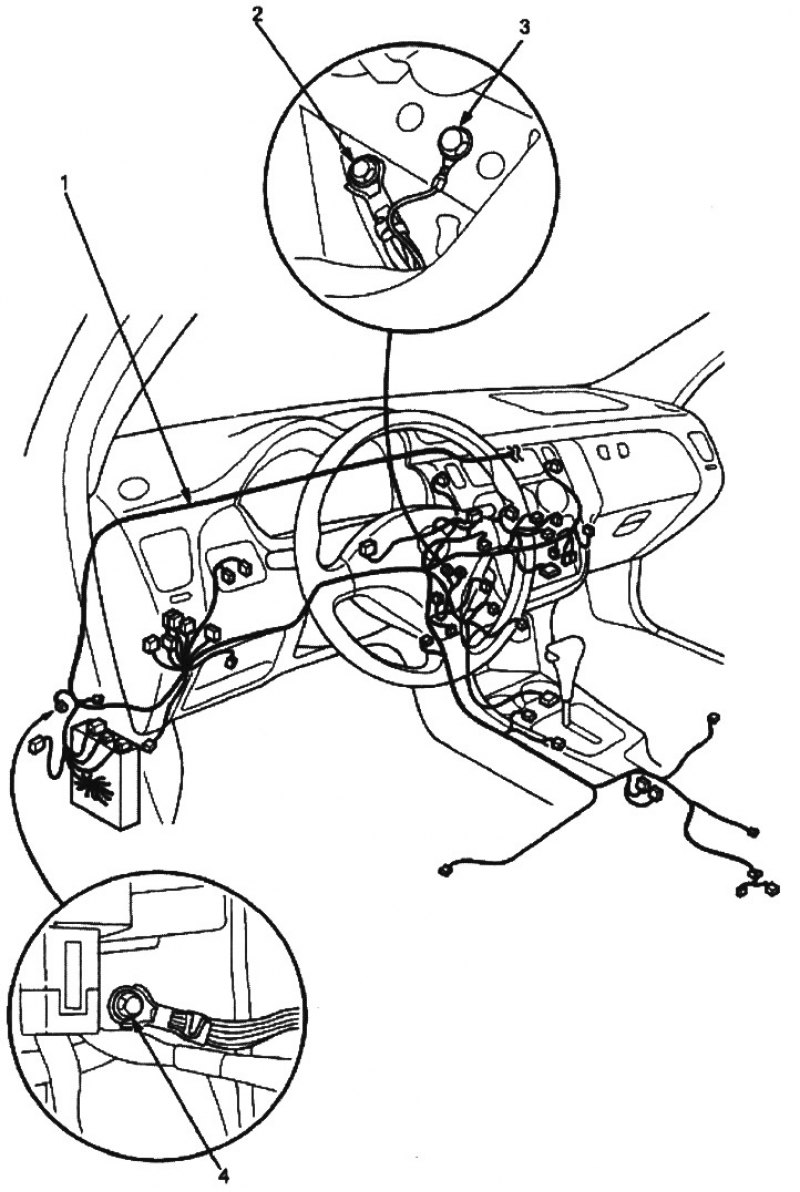

1. Главный жгут
2. G402
3. G403
4. G401
Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.

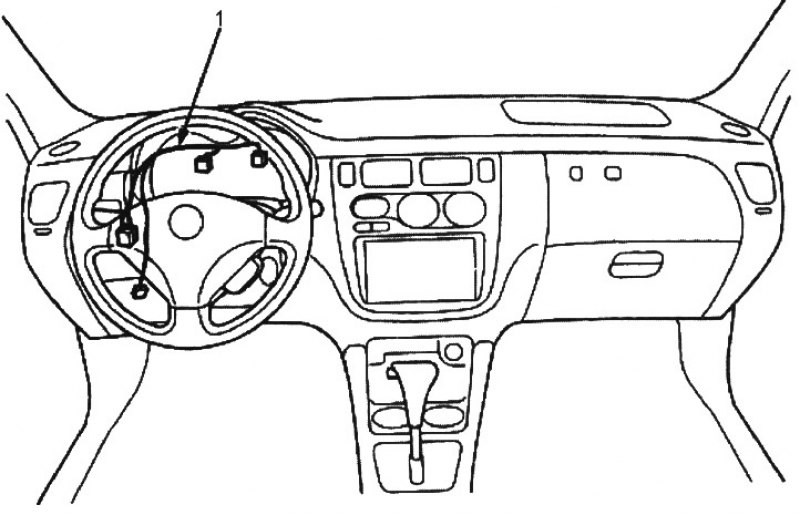

1. Промежуточный жгут комбинации приборов в сборе
Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.

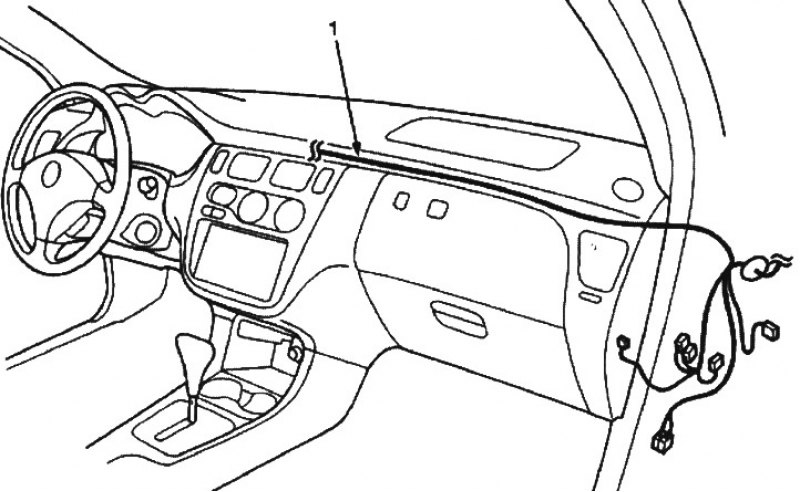

1. Главный жгут
Приборная панель и пол
Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.

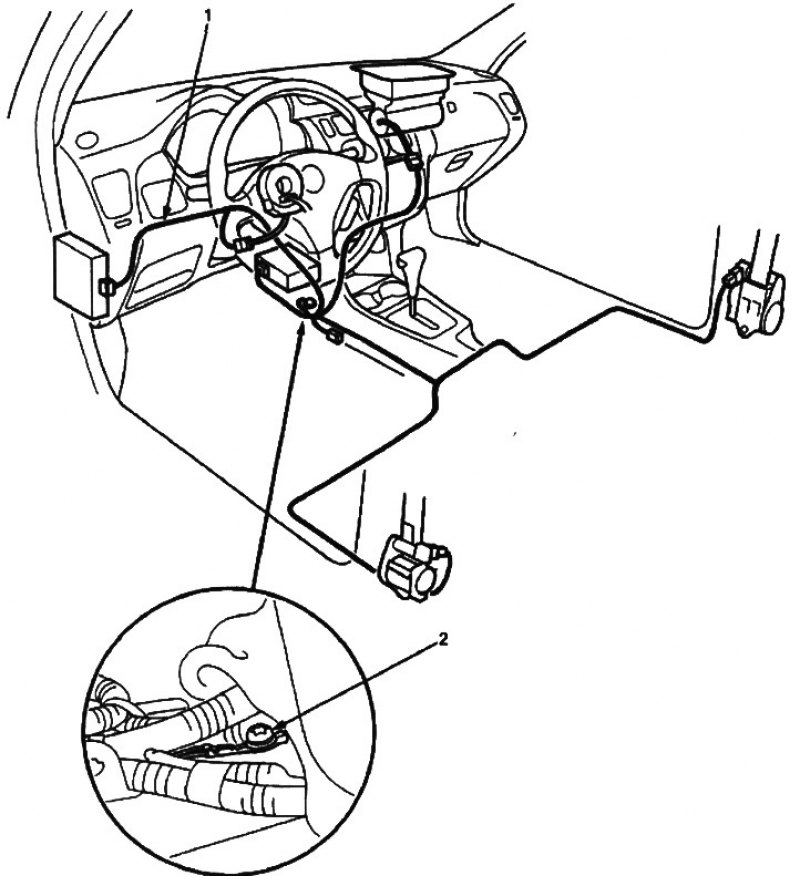

1. Главный жгут SRS
2. G801
Двери
Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.

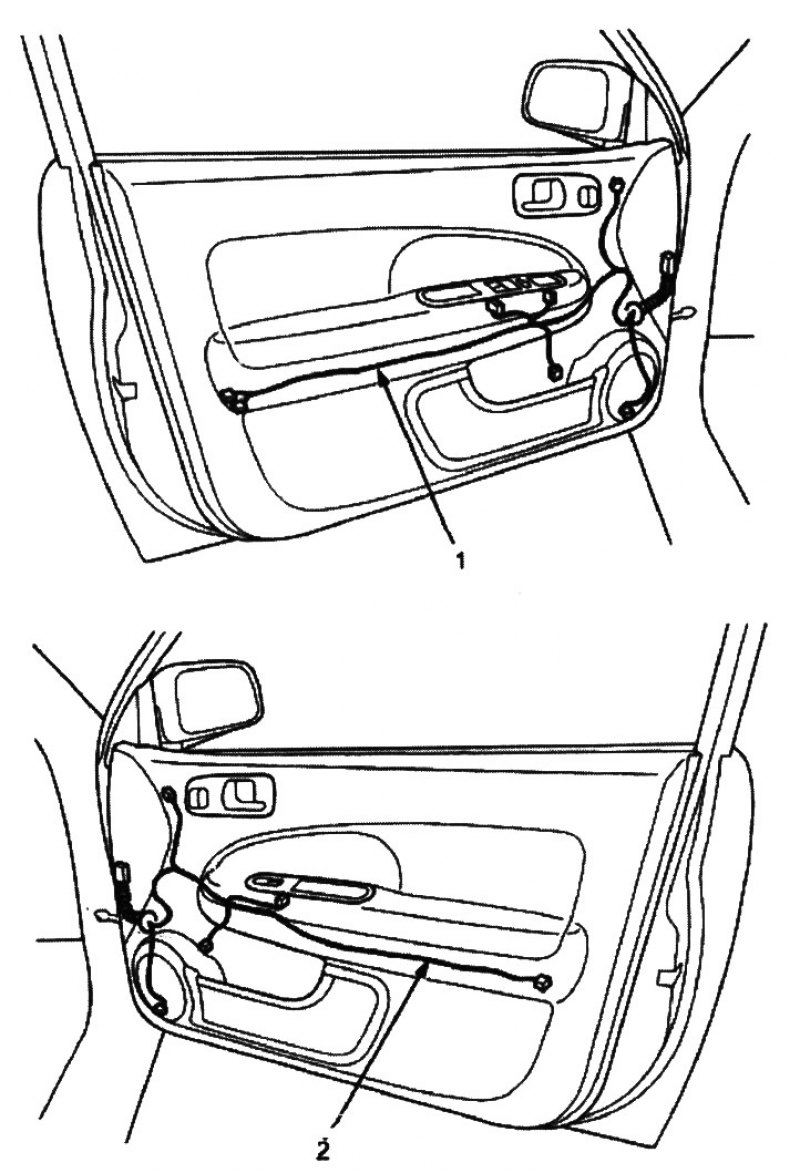

1. Жгут двери водителя
2. Жгут двери пассажира
Пол/задняя часть
Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.

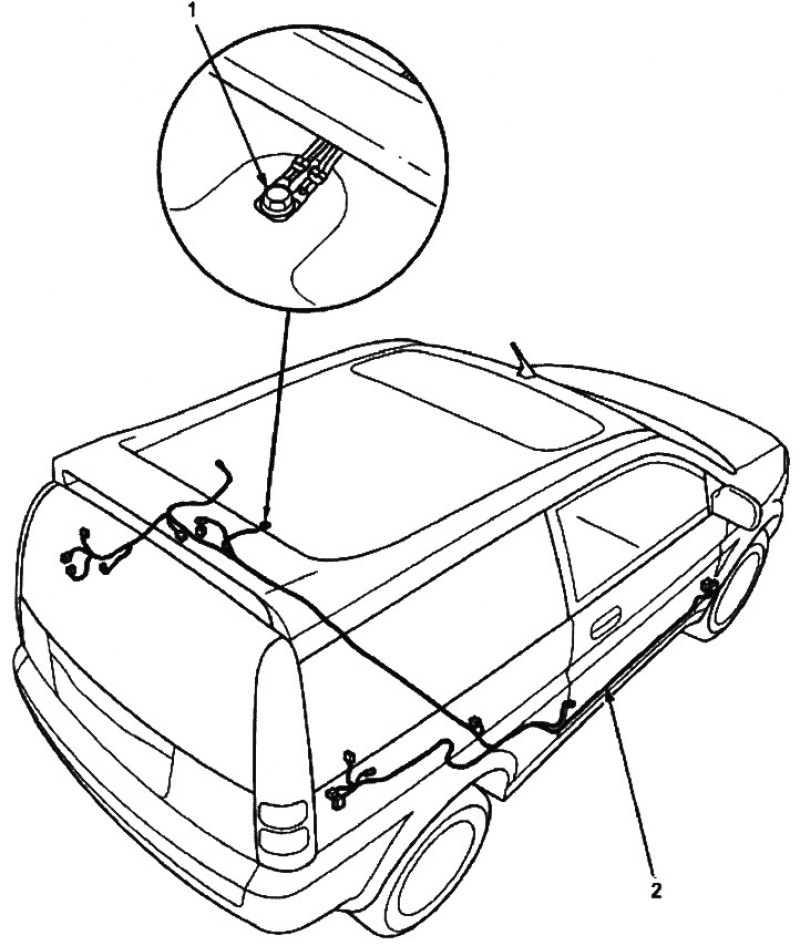

1. G501
2. Задний жгут
Задняя дверь
Примечание: На рисунке показана модель с левосторонник управлением; расположение на модели с правосторонние, управлением аналогично.

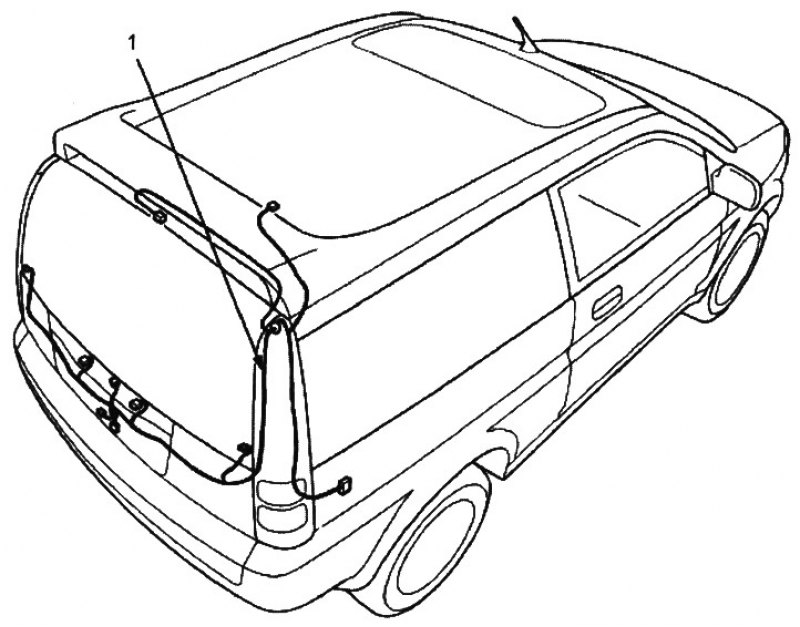

1. Жгут задней двери
Крыша

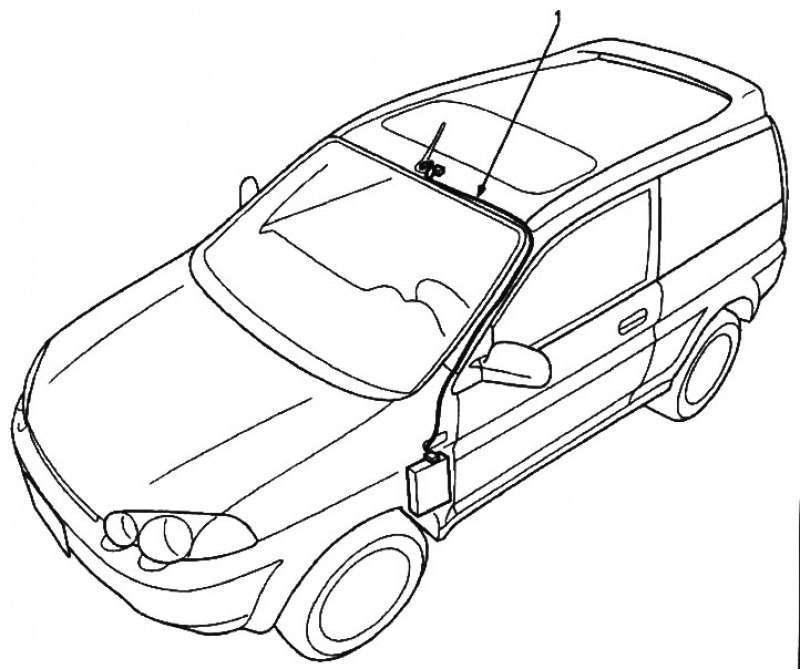

1. Жгут крыши
