Примечание: На рисунке показана модель с левосторонним управлением; расположение на модели с правосторонним управлением аналогично.
1. датчик указателя уровня топлива
2. комбинация приборов
3. блок сигнализации скорости автомобиля (модель ку)
4. датчик уровня тормозной жидкости
5. датчик давления моторного масла
6. датчик указателя температуры охлаждающей жидкости
7. датчик скорости автомобиля (vss)
8. выключатель стояночного тормоза

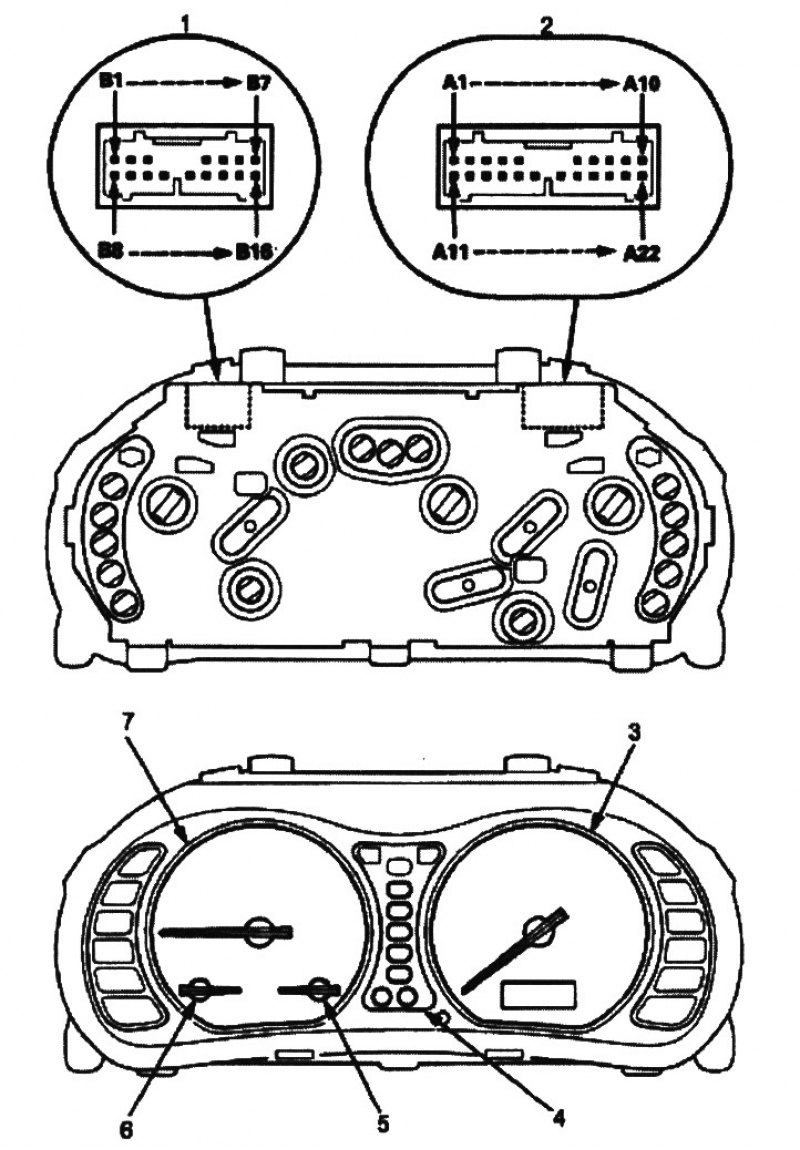

Расположение измерительных приборов/контактов
1. РАЗЪЕМ «В»
2. РАЗЪЕМ «А»
3. СПИДОМЕТР: показывает 60 км/ч при 637 об/мин датчика скорости автомобиля (VSS)
4. ИНДИКАТОР ДИАПАЗОНОВ ПЕРЕДАЧ АКП
5. УКАЗАТЕЛЬ УРОВНЯ ТОПЛИВА
6. УКАЗАТЕЛЬ ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ (ЕСТ)
7. ТАХОМЕТР: показывает 100 об/мин при поступлении 200 импульсов в минуту от модуля управления зажиганием (ICM
Расположение лампочек
1. СИГНАЛЬНАЯ ЛАМПА ПРАВОГО СИГНАЛА ПОВОРОТА (1,4 Вт)
2. СИГНАЛЬНАЯ ЛАМПА ДАЛЬНЕГО СВЕТА ФАР (1,4 Вт)
3. СИГНАЛЬНАЯ ЛАМПА ЛЕВОГО СИГНАЛА ПОВОРОТА (1,4 Вт)
4. СИГНАЛЬНАЯ ЛАМПА ИММОБИЛАЙЗЕРА (1,4 Вт)
5. ЛАМПА АВАРИЙНОЙ СИГНАЛИЗАЦИИ (1,4 ВТ)
6. ИНДИКАТОРНАЯ ЛАМПА НЕИСПРАВНОСТИ (MIL) (1,4 Вт)
7. ЛАМПА ЗАРЯДНОЙ СИСТЕМЫ (1,4 Вт)
8. СИГНАЛЬНАЯ ЛАМПА НИЗКОГО ДАВЛЕНИЯ МОТОРНОГО МАСЛА (1,4 Вт)
9. СИГНАЛЬНАЯ ЛАМПА НИЗКОГО УРОВНЯ ТОПЛИВА (1,4 Вт)
10. ИНДИКАТОР ДИАПАЗОНОВ ПЕРЕДАЧ АКП (1,12 Вт х 6)
11. ПОДСВЕТКА КОМБИНАЦИИ ПРИБОРОВ (3,4 Вт)
12. СИГНАЛЬНАЯ ЛАМПА ДВЕРИ (1,4 Вт)
13. СИГНАЛЬНАЯ ЛАМПА СИСТЕМЫ SRS (1,4 Вт)
14. ЛАМПА ТОРМОЗНОЙ СИСТЕМЫ (1,4 Вт)
15. СИГНАЛЬНАЯ ЛАМПА СИСТЕМЫ ABS (1,4 Вт)
16. СИГНАЛЬНАЯ ЛАМПА НАПОМИНАНИЯ О НЕПРИСТЕГНУТОМ РЕМНЕ БЕЗОПАСНОСТИ (1,4 Вт)
17. ЗАДНЯЯ ПОДСВЕТКА (1,4 Вт)
18. ПОДСВЕТКА КОМБИНАЦИИ ПРИБОРОВ (3,0 Вт)
