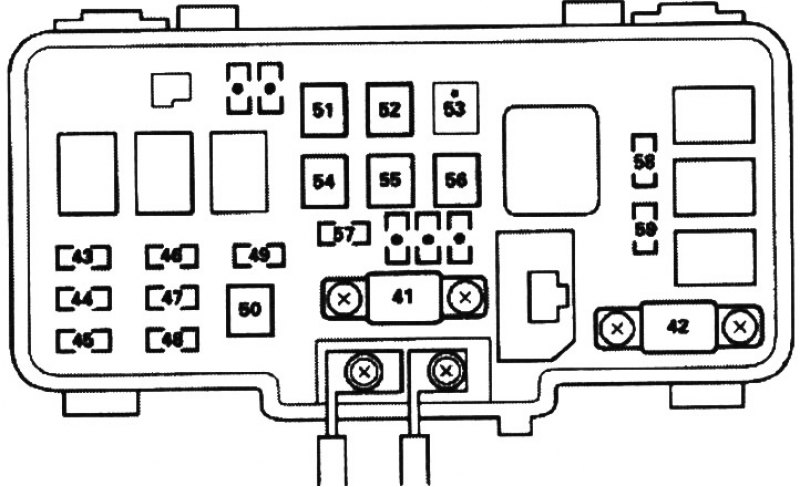

Коробка предохранителей/реле под капотом
1. К реле 1 фар; 2. К реле 2 фар; 3. Не используется; 4. К реле звукового сигнала; 5. К реле электродвигателя вентилятора; 6. К реле вентилятора конденсатора; 7. К реле вентилятора радиатора; 8. К реле муфты компрессора кондиционера; 9. К блоку ELD (CVT); 10. К жгуту двигателя; 11. К кабелям стартера

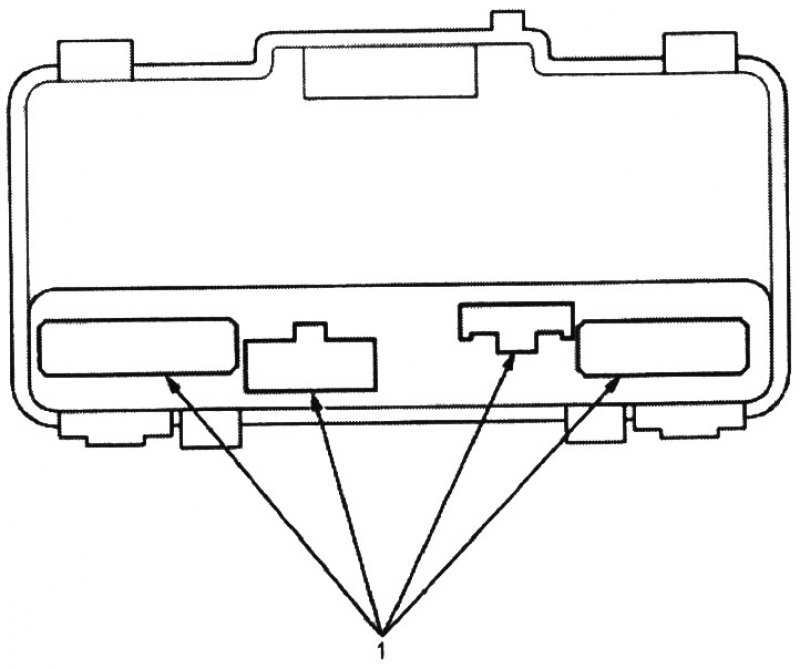

Вид коробки предохранителей/реле под капотом сзади
1. К главному жгуту
*: He используется
•: Запасной предохранитель
| Предохранитель | Цвет провода | Защищаемые компоненты или цепи | |
| № | Номинал | ||
| 41 | 80А | - | Аккумулятор, система подачи питания |
| 42 | 50А | КРАСНО-БЕЛЫЙ | Выключатель зажигания (ВАТ) |
| 43 | 20А | КРАСНО-ЗЕЛЕНЫЙ | Правая фара, сигнальная лампа дальнего света |
| 44 | 7,5А | КРАСНО-СИНИЙ | Блок управления задними противотуманными фонарями (модели KG, КЕ) |
| 45 | 20А | КРАСНО-СИНИЙ | Левая фара |
| 46 | 10А*1 7,5А*2 | КРАСНО-ЖЕЛТЫЙ | Реле задних фонарей, часы, сигналы поворота, задние фонари, освещение номерного знака, интегральный блок управления, подсветка комбинации приборов, подсветка аудиосистемы, подсветка чашкодержателя, подсветка панели управления отопителем, передние габаритные огни, регулятор яркости подсветки приборной панели (модель KQ), разъем С (если имеется) |
| 47 | 15А*1 10А*2 | ЧЕРНО-БЕЛЫЙ | Фонари стоп-сигнала, соленоид блокировки ключа (модели KQ, KU), модулятор ABS в сборе, блок ЕСМ/РСМ |
| 48 | 20А | ЗЕЛЕНЫЙ | Модулятор ABS в сборе |
| 49 | 15А*1 10А*2 | КРАСНО-БЕЛЫЙ | Реле сигналов поворота/аварийной сигнализации, сигнальная лампа аварийной сигнализации (модели KG и КЕ) |
| 50 | 40А | БЕЛО-ЗЕЛЕНЫЙ | Модулятор ABS в сборе |
| 51 | 20А | ЧЕРНО-БЕЛЫЙ | Реле электростеклоподъемника, двигатель стеклоподъемника пассажира |
| 52 | 20А | СИНЕ-ЧЕРНЫЙ | Главный переключатель электростеклоподъемника, двигатель стеклоподъемника водителя |
| 53 | - | - | Не используется |
| 54 | 30А | СИНЕ-ЧЕРНЫЙ | Предохранители №№ 23,24 и 25 (в коробке предохранителей/реле под приборной панелью), разъем В (если имеется) . |
| 55 | 20А | БЕЛО-ЗЕЛЕНЫЙ | Обогреватели сидений (модель KG) |
| 56 | 40А | КРАСНО-СИНИЙ | Двигатель вентилятора |
| 57 | 20А | СИНЕ-ЧЕРНЫЙ | Двигатель вентилятора радиатора |
| 58 | 20А | СИНЕ-ЧЕРНЫЙ КРАСНЫЙ | Двигатель вентилятора конденсатора Муфта компрессора кондиционера |
| 59 | 15А | БЕЛО-ЖЕЛТЫЙ | Главное реле PGM-FI, разъем для передачи данных |

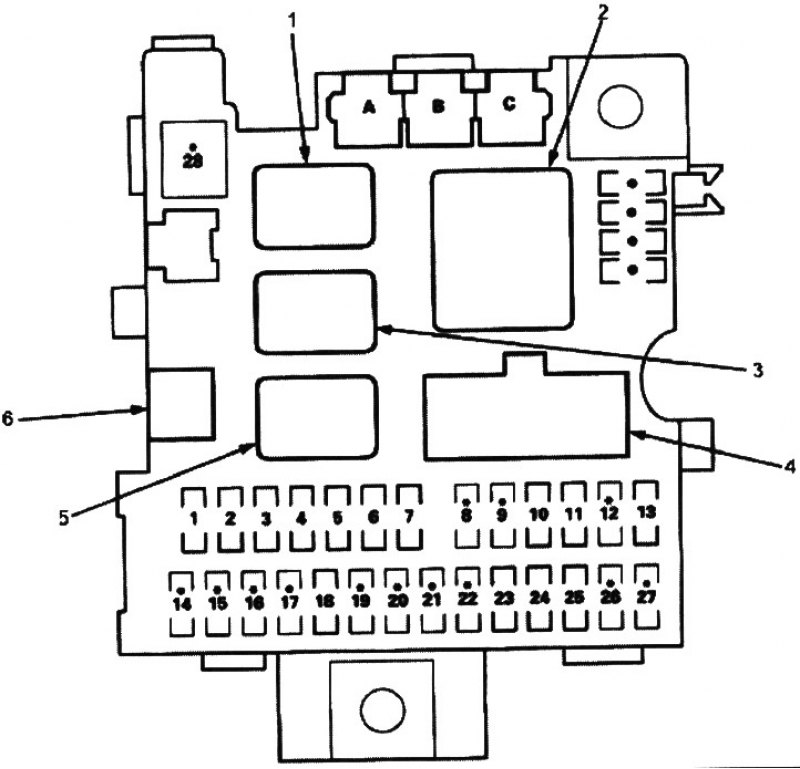

Коробка предохранителей/реле под приборной панелью со стороны водителя
*: Не используется
•: Запасной предохранитель
А-С: (если имеются)
1. К реле электростеклоподъемника; 2. Реле сигналов поворота/аварийной сигнализации; 3. К реле задних фонарей; 4. К выключателю зажигания; 5. К главному реле обогревателя сиденья (модель KG); 5. К реле блокировки переключения передач (модели KQ и KU: CVT); 6. К главному жгуту SRS
| № предох- ранителя | Номинал | Цвет провода | Защищаемые компоненты или цепи |
| 1 | 10А | ЗЕЛЕНЫЙ или (КРАСНО-БЕЛЫЙ) | BhokSRS (VA) |
| 2 | 15А | ЗЕЛЕНЫЙ или (ЧЕРНО-КРАСНЫЙ) ЧЕРНО-КРАСНЫЙ | Блок SRS (VA) Инерционный выключатель (модели KG и КЕ), главное реле PGM-FI (за исключением моделей KG и КЕ) |
| 3 | 20А | ЧЕРНО-ЗЕЛЕНЫЙ | Двигатель очистителя ветрового стекла, двигатель омывателя ветрового стекла |
| 4 | 10А | ЧЕРНО-ЖЕЛТЫЙ | Выключатель электрокорректора фар (модели KG и КЕ), электрокорректор фар (модели KG и КЕ), блок управления очистителем заднего стекла (модели KG и КЕ), двигатель омывателя заднего стекла, двигатель очистителя заднего стекла, главный выключатель электростеклоподъемника, реле электростеклоподъемника |
| 5 | 10А | БЕЛО-ЗЕЛЕНЫЙ | Интегральный блок управления, реле сигналов поворота/аварийной сигнализации, фонари заднего хода |
| 6 | 7,5А | ЖЕЛТЫЙ | Комбинация приборов в сборе, часы, блок сигнализации скорости автомобиля (модель КУ), блок сигнализации ремня безопасности (модели КУ и KQ), блок управления замком с электроприводом/дистанционного управления, вторичный датчик HO2S (модели KG, КЕ, KN и KQ), блок ELD (CVT), генератор, VSS, первичный датчик HO2S (модели KG, КЕ, KN и KQ), РСМ, элекгроклапан управления продувкой EVAP (модели KG, КУ, КЕ и KU) |
| 7 | 15А | ЧЕРНО-ЖЕЛТЫЙ | Распределитель |
| 8 | - | - | Не используется |
| 9 | - | - | Не используется |
| 10 | 15А | СИНИЙ | Обогреватель заднего стекла |
| 11 | 7,5А | ЧЕРНО-ЖЕЛТЫЙ | Реле двигателя вентилятора, реле вентилятора радиатора, реле вентилятора конденсатора, выключатель кондиционера, реле муфты компрессора кондиционера, двигатель регулятора рециркуляции, термостат кондиционера, модулятор ABS в сборе, электропривод зеркал, обогреватель зеркал с электроприводом (модель KG), электопривод зеркал (с системой дистанционного управления), главное реле обогревателя сиденья (модель KG) |
| 12 | - | - | Не используется |
| 13 | 7,5А | БЕЛО-СИНИЙ | ЕСМ/РСМ, главное реле PGM-FI |
| 14 | - | - | Не используется |
| 15 | - | - | Не используется |
| 16 | - | - | Не используется |
| 17 | - | - | Не используется |
| 18 | 15А | КРАСНО-ЖЕЛТЫЙ | Аудиосистема, прикуриватель |
| 19 | - | - | Не используется |
| 20 | - | - | Не используется |
| 21 | - | - | Не используется |
| 22 | - | - | Не используется |
| 23 | 7,5А | СИНЕ-БЕЛЫЙ | Часы, блок сигнализации ремня безопасности (модели КУ и KQ), интегральный блок управления, освещение салона, сигнальная лампа иммобилайзера (модели KG, КЕ, КО и KU), освещение багажного отделения, ЕСМ/РСМ |
| 24 | 15А | БЕЛЫЙ | Аудиосистема |
| 25 | 15А | БЕЛО-ЗЕЛЕНЫЙ | Блок управления замком с электроприводом/дистанционного управления |
| 26 | - | - | Не используется |
| 27 | - | - | Не используется |
| 28 | - | - | Не используется |
