1. Передняя дверь; 2. Влагонепроницаемая пленка; 3. Облицовка двери; 4. Блок выключателей; 5. Уплотнитель проема двери; 6. Уплотнитель двери; 7. Петля двери; 8. Уплотнитель стекла двери; 9. Ограничитель двери; 10. Фиксатор замка; 11. Облицовка ручки; 12. Внутренняя ручка двери; 13. Замок двери; 14. Трос блокировки замка; 15. Трос отпирания замка
1. Передняя дверь; 2. Молдинг стекла; 3. Стекло; 4. Направляющая стекла; 5. механический стеклоподъемник; 6. Электродвигатель; 7. Фиксатор; 8. Втулка; 9. Ручка привода стеклоподъемника; 10. Электрический стеклоподъемник; 11. Петля двери
1. Снятие облицовки двери

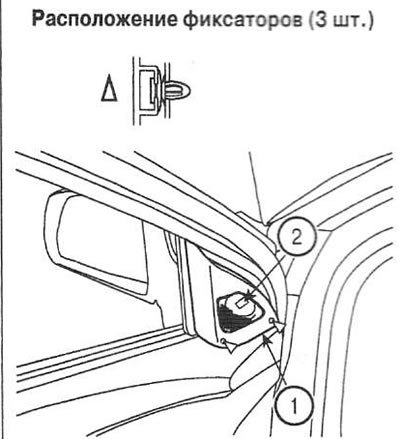

- Снимите облицовку кронштейна зеркала (1), отсоединив разъем 2

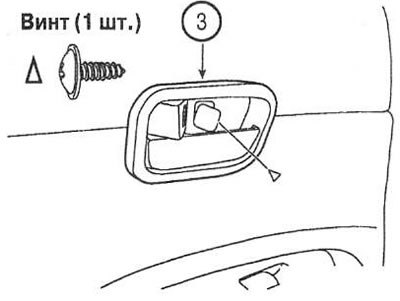

- Выкрутите винт и снимите облицовку внутренней ручки двери (3).

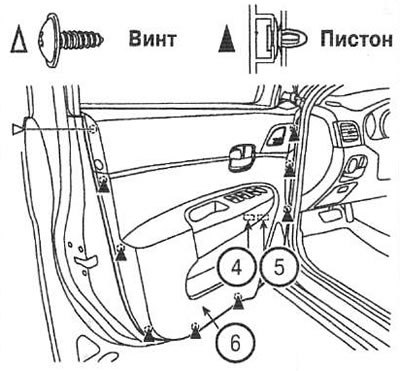

- Выкрутите винты и извлеките пистоны облицовки двери. Отсоедините разъемы блока выключателей (4 и 5). Снимите облицовку двери (6).
 |
 |
2. Снятие стекла двери.
- Снимите облицовку двери.
- Снимите влагонепроницаемую пленку.

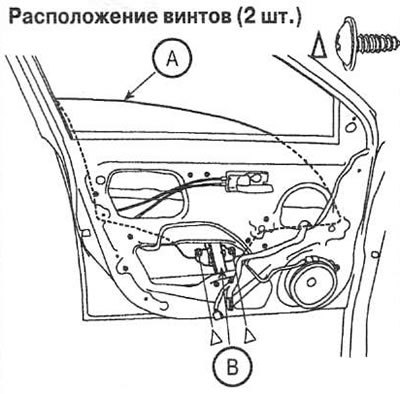

- Осторожно опустите стекло (А), чтобы стали видны винты. Открутите винты, отделите стекло от направляющей и аккуратно извлеките его из двери.
3. Снятие внутренней ручки.
- Снимите облицовку двери.

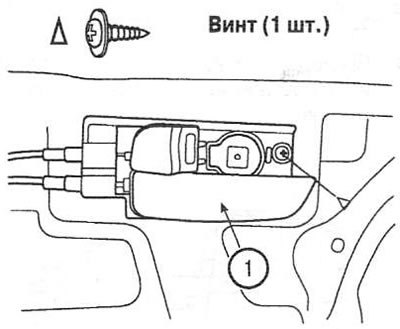

- Выкрутите винт. Отожмите внутреннюю ручку (1) назад, чтобы отделить ее от облицовки.

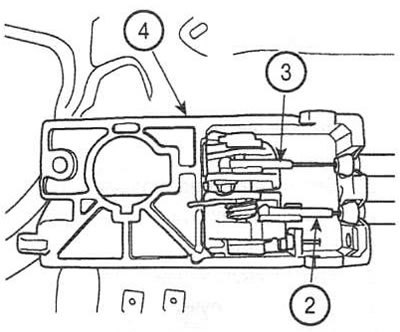

- Отсоедините тяги отпирания (2) и блокировки (3) замка и снимите внутреннюю ручку двери (4).
 |
 |
4. Снятие стеклоподъемника.
- Снимите облицовку двери.
- Снимите влагонепроницаемую пленку.
- Снимите стекло двери.

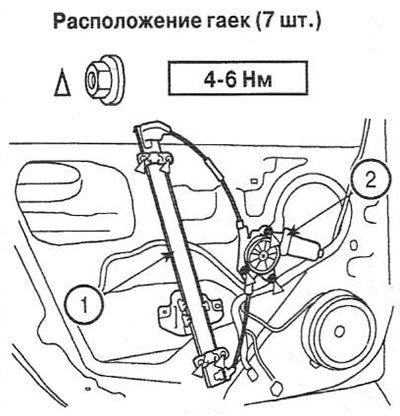

- Отсоедините разъем, открутите гайки и снимите стеклоподъемник (1) и электродвигатель (2).

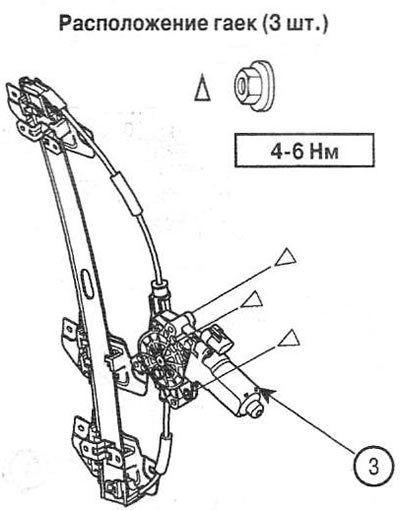

- Открутите гайки и снимите электродвигатель стеклоподъемника (3).
 |
 |
5. Снятие наружной ручки.
- Снимите облицовку двери.
- Снимите влагонепроницаемую пленку.
- Снимите направляющую стекла.

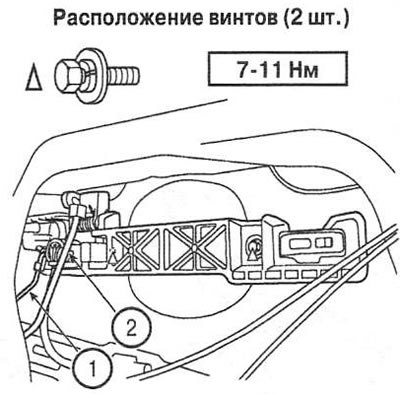

- Отсоедините тягу блокировки (1) и тягу отпирания (2) замка. Открутите крепежные винты.

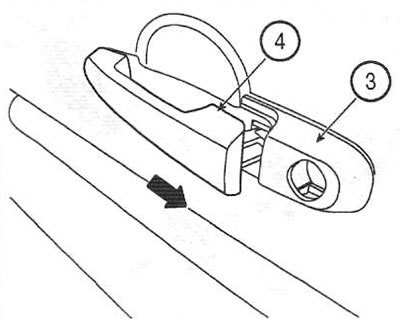

- Отведите основание (3) вперед и снимите наружную ручку двери (4).
 |
 |
6. Снятие замка двери.
- Снимите внутреннюю ручку двери.
- Снимите направляющую стекла.

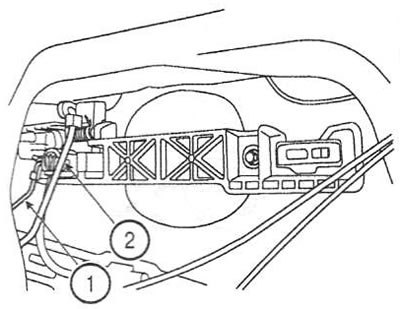

- Отсоедините тягу блокировки (1) и тягу отпирания (2) замка.

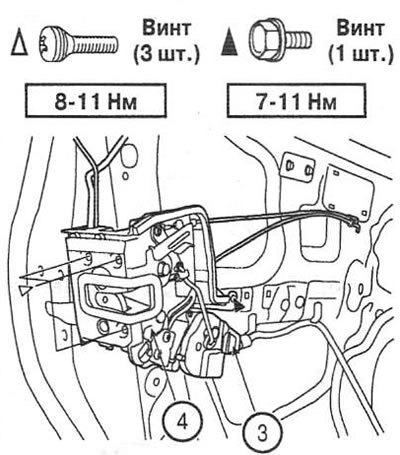

- Отсоедините разъем (3), открутите винты и снимите замок передней двери (4).
 |
 |
7. Снятие направляющей стекла.
- Снимите стекло двери.

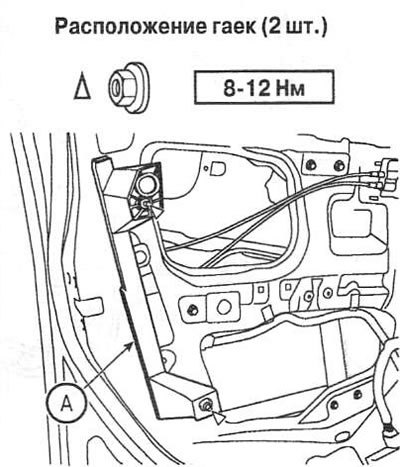

- Открутите гайки и снимите направляющую стекла (А).
