Порядок выполнения

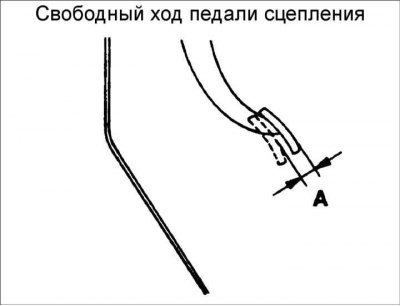

1. Измерьте расстояние от передней поверхности педали до коврового покрытия. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.
Свободный ход педали сцепления: 1–3 мм

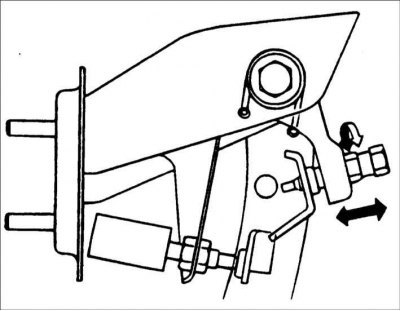

2. Если свободный ход педали сцепления не соответствует требуемому значению, отрегулируйте его следующим образом:
- ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку;
Внимание! После регулировки затяните болт, пока он не достигнет упора педали, затем затяните контргайку.
- вращайте толкатель до достижения требуемого свободного хода, затем затяните контргайку.
Внимание! При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления.

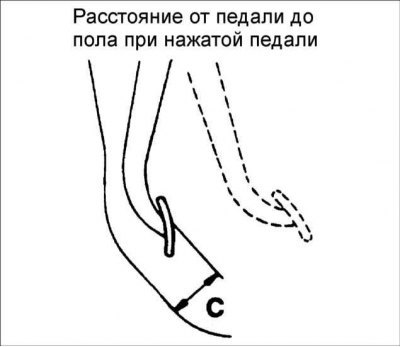

3. После завершения регулировок проверьте, что расстояние от педали сцепления до пола при нажатой педали соответствует требуемому значению.
- Свободный ход педали сцепления (А): 1–3 мм
- Расстояние от педали сцепления до пола при нажатой педали (В): 90 мм
4. Если невозможно отрегулировать высоту установки и свободный ход педали сцепления, возможно в гидравлической системе привода сцепления имеется воздух или неисправен главный цилиндр сцепления. В этом случае удалите воздух или разберите и проверьте главный цилиндр сцепления.
