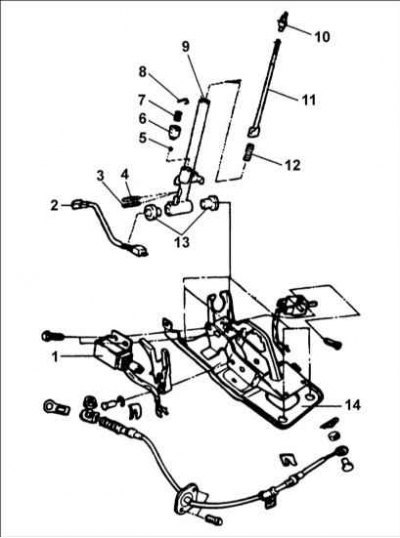

Элементы рычага селектора
1 – соленоид замка блокировки; 2 – выключатель положения N рычага селектора; 3 – пружинный штифт; 4 – пружинный штифт; 5 – стальной шарик; 6 – опора шарика; 7 – пружина; 8 – шпилька; 9 – рычаг селектора; 10 – регулировочный кулачок рычага; 11 – стержень рычага селектора; 12 – пружина рычага селектора; 13 – втулка; 14 – кронштейн.
Проверка
1. Проверьте место установки фиксатора на отсутствие износа.
2. Проверьте пружину на отсутствие повреждений и потерю упругости.
3. Проверьте шпильку в основании рычага на отсутствие износа.
Сборка
1. Смажьте скользящую часть втулки.
Смазка: SAE J310, NLGI №2

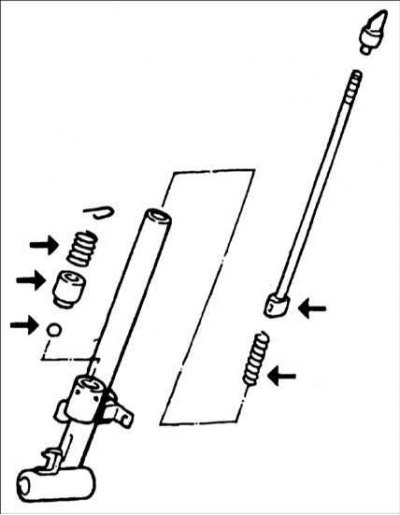

2. Нанесите смазку в местах, показанных на рисунке.
Смазка: SAE J310, NLGI №2
