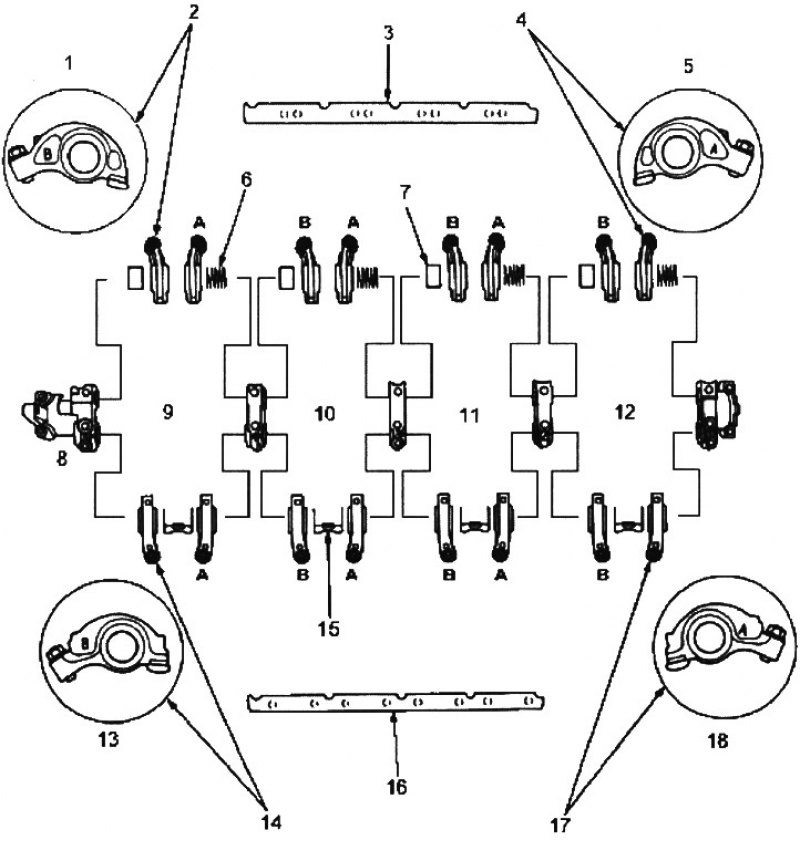

1. Буква «В» выбита на клапанном коромысле
2. КОРОМЫСЛО ВПУСКНОГО КЛАПАНА В (4 места)
3. ОСЬ КОРОМЫСЛА ВПУСКНОГО КЛАПАНА
4. КОРОМЫСЛО ВПУСКНОГО КЛАПАНА А (4 места)
5. Буква «А» выбита на клапанном коромысле
6. ПРУЖИНА (4 места)
7. ВТУЛКА КОРОМЫСЛА (4 места)
8. КРОНШТЕЙН №5 РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
9. КРОНШТЕЙН №4 РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
10. КРОНШТЕЙН №3 РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
11. КРОНШТЕЙН №2 РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
12. КРОНШТЕЙН №1 РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА
13. Буква «В» выбита на клапанном коромысле
14. КОРОМЫСЛО ВЫПУСКНОГО КЛАПАНА В (4 места)
15. ПРУЖИНА ОСИ КОРОМЫСЛА (4 места)
16. ОСЬ КОРОМЫСЛА ВПУСКНОГО КЛАПАНА
17. КОРОМЫСЛО ВЫПУСКНОГО КЛАПАНА А (4 места)
18. Буква «А» выбита на клапанном коромысле
Примечание:
- Чтобы обеспечить повторную установку в первоначальное положение, наносите метки на компоненты по мере их снятия.
- Проведите проверку осей и коромысел (см. ниже).
- В случае повторного использования клапанные коромысла должны устанавливаться в то же самое положение.
- При снятии или установке клапанных коромысел в сборе не вынимайте болты кронштейнов распределительного вала, поскольку они удерживают кронштейны распределительного вала, пружины и коромысла на оси.
