Ход клапана

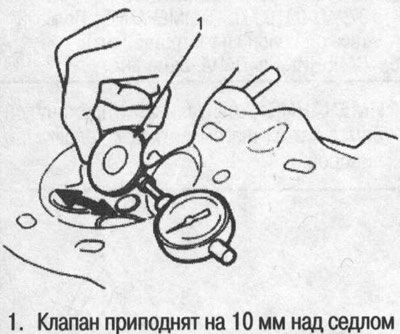

Измерьте зазор между штоком и направляющей втулкой клапана при помощи индикатора путем покачивания клапана в направляющей втулке.
- Если измерение превышает допустимый предел, повторите измерение при помощи нового клапана.
- Если теперь измерение в пределах допуска, выполните сборку с новым клапаном.
- Если измерение все еще превышает предел, повторите измерение другим способом, приведенным ниже, затем при необходимости замените клапан и направляющую втулку.
Зазор между штоком и направляющей втулкой впускного клапана:
- Стандарт (новый): 0,04-0,10 мм
- Предел: 0,16 мм
Зазор между штоком и направляющей втулкой выпускного клапана:
- Стандарт (новый): 0,10-0,16 мм
- Предел: 0,22 мм
Примечание: Альтернативный способ проверки зазора между штоком и направляющей втулкой состоит в вычитании наружного диаметра штока клапана, измеренного микрометром, из внутреннего диаметра направляющей втулки, измеренного нутромером или сферическим калибром-пробкой. Проведите измерения в трех местах вдоль штока клапана и в трех местах внутри направляющей втулки. Разность между наибольшим измерением направляющей и наименьшим измерением штока не должна превышать предельный износ.
Зазор между штоком и направляющей втулкой впускного клапана:
- Стандарт (новый): 0,02-0,05 мм
- Предел: 0,08 мм
Зазор между штоком и направляющей втулкой выпускного клапана:
- Стандарт (новый): 0,05-0,08 мм
- Предел: 0,11 мм
