Внимание. Идентифицируйте клапаны и клапанные пружины так, чтобы каждая деталь могла быть повторно установлена в первоначальном положении.

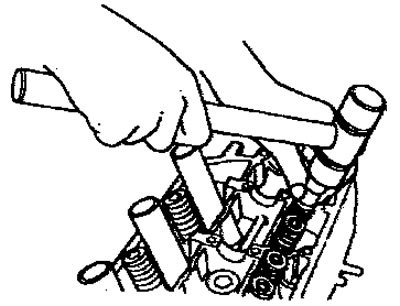

1. Используя торцевую головку и пластмассовый молоток, слегка постукивая по тарелке пружины клапана, чтобы облегчить отделение сухарей.

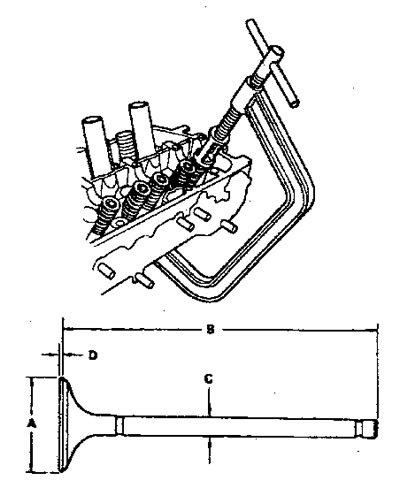

2. Установите съемник пружин. Сожмите пружину и снимите сухари клапана.
Размеры впускного клапана
- А Номинальное значение: 29.9-30.1 мм
- В Номинальное значение: 117.42-117.72 мм
- С Номинальное значение: 5.46-5,49 мм
- С Предельное значение: 5.45 мм
- D Номинальное значение: 0.85-1.15 мм
- D Предельное значение: 0.65 мм
Измерения выпускного клапана
- А Номинальное значение: 25,9-26.1 мм
- В Номинальное значение: 114.60-114.90 мм
- С Номинальное значение: 5.45-5.46 мм
- С Предельное значение: 5.42 мм
- D Стандартное значение: 1.05-1.35 мм
- D Предельное значение: 0.95 мм
