Снятие
1. Отпустите гайки крепления колес, поднимите передок автомобиля и установите на подставки.
Модели выпуска 1984-1987 гг.
2. Поместите домкрат под нижний рычаг. Поднимите домкрат так, чтобы снять нагрузку с верхних гаек крепления.

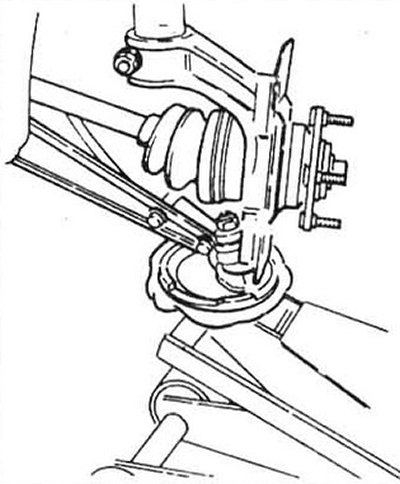

Рис. 2.2 Установка домкрата под нижний рычаг
Данные скопированы с ресурса Autoinstruction.ru
3. Снимите тормозные шланги с кронштейнов стойки.

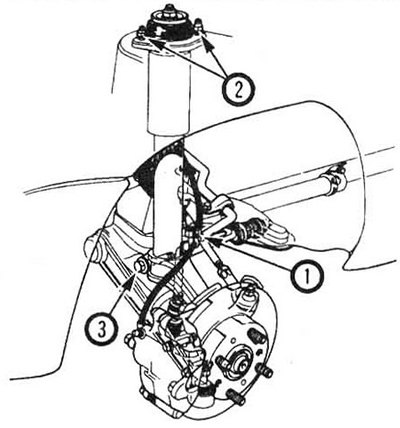

Рис. 2.3 Детали стойки (1984 - 1987 гг.): 1 - кронштейн тормозного шланга; 2 - гайки крепления стойки; 3 - зажимной болт стойки на поворотном кулаке.
4. Снимите стояночный болт с хомута стойки, медленно опустите домкрат и демонтируйте стойку с поворотного кулака, при необходимости разъедините детали легким поде ту киванием молотка.
Внимание: нижний рычаг должен надежно стоять на домкрате: нижний рычаг нагружен торсионом, который даст реакцию при соскальзывании рычага.
5. Снимите гайки крепления стойки в моторном отсеке
6. Выньте стойку.
Модели с 1987 года
7. Отверните кронштейн тормозного шланга с амортизатора и поворотного кулака.
8. Снимите стяжной болт вверху вилки амортизатора (см. рис. 1.5).
9. Снимите сквозной болт крепления вилки амортизатора к нижнему рычагу (см. рис. 1.5).
10 Отверните гайки крепления амортизатора к тоннелю стойки в моторном отсеке (см. рис. 1.5) и демонтируйте амортизатор.
Внимание: не снимайте большую гайку вверху амортизатора она крепит пружину.
Установка
11. Вставьте амортизатор и закрепите гайки со стороны моторного отсека.
Примечание: окончательно затягивайте гайки, когда автомобиль будет стоять на земле.
12. На моделях до 1988 года выпуска присоедините нижний конец стойки к поворотному кулаку, при необходимости осторожно поднимите поворотный кулак домкратом На моделях выпуска с 1988 года установите вилку амортизатора (не затягивайте гайку болта). На всех моделях сориентируйте стойку так, чтобы выступ на ней совпал с прорезью в вилке или кулаке. Установите стяжной болт и затяните его с усилием, указанным в спецификации.
13. На моделях выпуска с 1988 года подведите домкрат под поворотный кулак. Поднимите автомобиль на кулак так. чтобы автомобиль приподнялся с подставки.
14. Затяните стяжной болт вилки амортизатора и гайку болта крепления вилки к нижнему рычагу (гайка должна быть новой). Усилие затяжки указано в спецификации.
15. Установите на место крепления тормозного шланга.
16. Уберите домкрат.
17. Установите колеса и наживите гайки крепления, опустите автомобиль и затяните гайки.
18. Затяните гайки крепления стойки со стороны моторного отсека с усилием, указанным в спецификации.
