Проверка
1. Проверьте исправность подачи питания на модуль зажигания. Отсоедините электропроводку от модуля ICM. При включенном зажигании (не запуская двигатель) проверьте наличие напряжения в следующих точках:

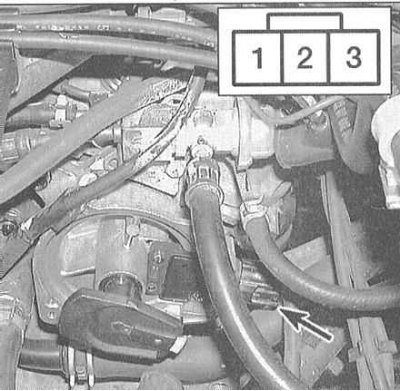

- a) На моделях V6 подсоедините вольтметр между клеммой черно-желтого провода (клемма № 2) и массой кузова. Прибор должен зафиксировать напряжение батареи;

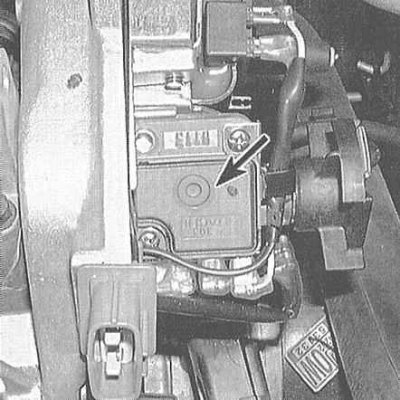

- b) На 4-цилиндровых моделях необходимо снять с распределителя крышку и бегунок, затем отсоединить от модуля ICM черно-желтый провод и проверить наличие напряжения между его клеммой и массой при включенном зажигании и незапущенном двигателе.
2. Проверьте состояние контура зажигания и сопутствующих компонентов. Если напряжение на ICM отсутствует, проверьте состояние электропроводки на участке цепи между модулем и выключателем зажигания (см. Главу Бортовое электрооборудование). В первую очередь всегда следует проверять состояние предохранителей выключателя зажигания №№ 41 (на 100 А) и 42 (на 50 А) в расположенном под капотом монтажном блоке реле/предохранителей. Также проверьте предохранитель № 6 (на 15 А) в монтажном блоке под панелью приборов автомобиля. Внимательно исследуйте электрический контур и удостоверьтесь в том, что выключатель зажигания обеспечивает подачу питания на ICM при повороте ключа в положение ON. В случае необходимости обратитесь к схемам электрических соединений.
3. Удостоверьтесь в исправности подачи питания от катушки зажигания на ICM. При включенном зажигании (не запускайте двигатель) удостоверьтесь в наличии напряжения между бело-черным (4-цилиндровые двигатели VTEC)/бело-синим (4-цилиндровые двигатели без VTEC)/синим (двигатели V6) проводом и массой кузова. Должно иметь место напряжение батареи.
4. Если напряжение отсутствует, проверьте цепь на участке между соответствующим проводом и катушкой. Также проверьте обмотки катушки (клеммы А и В на 4-цилиндровых двигателях и клеммы 1 и 3 на двигателях V6) на наличие внутренних обрывов (см. Раздел Проверка состояния и замена катушки зажигания).
5. Если катушка и электропроводка цепи в порядке, а искрообразование отсутствует, замените ICM.
Замена
1. Отсоедините отрицательный провод от батареи.
Примечание. Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Снимите с распределителя крышку и (при соответствующей комплектации) защитный экран (см. Главу Настройки и текущее обслуживание).
3. Рассоедините все электрические разъемы на ICM.

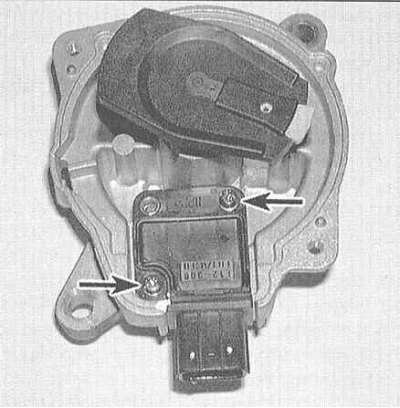

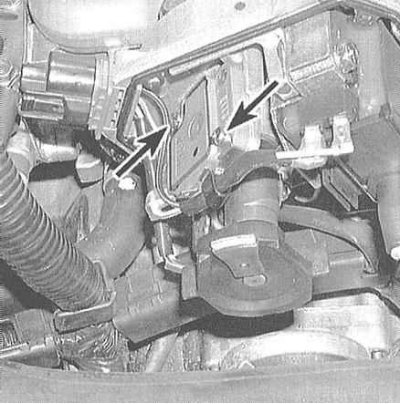

4. Выверните из корпуса ICM два крепежных винта и снимите модуль, потянув его наружу.
 |
 |
(Материал опубликован ранее на: «autoinstruction.ru»)
5. Установка производится в обратном порядке.
