Снятие
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Промаркируйте провода и шланги и отсоедините их от распределителя.
3. Отыщите на крышке распределителя выпуклую метку (в виде цифры или литеры), указывающую местоположение клеммы ВВ провода свечи зажигания первого цилиндра. Если крышка не оснащена подобного рода маркировкой, отыщите клемму, пройдясь до нее по проводу от свечи первого цилиндра, и проставьте соответствующую метку самостоятельно.
4. Снимите с распределителя крышку (см. Главу Настройки и текущее обслуживание) и проверните коленчатый вал таким образом, чтобы бегунок развернулся носиком в сторону положения клеммы свечного провода первого цилиндра на крышке (см. описание процедуры приведения двигателя в положение ВМТ в Главе Двигатель).
5. Нанесите на край корпуса распределителя, прямо напротив носика бегунка параллельно оси последнего, ориентационную метку (если бегунок имеет несколько носиков, выберите центральный). Пометьте также посадочное положение основания распределителя двигателе.
 |
 |

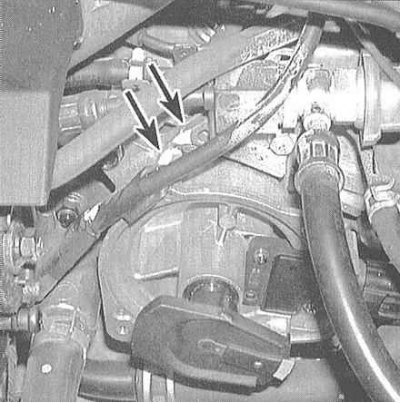

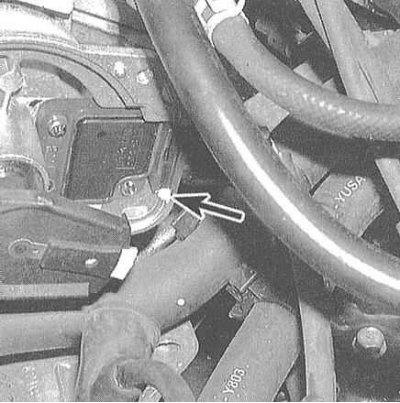

6. Отдайте прижимной болт(ы) и извлеките распределитель из двигателя, потянув его строго вертикально вверх.
Внимание! Во избежание сведения к нулю усилий по нанесению установочных меток, не допускайте проворачивания коленчатого вала после извлечения распределителя зажигания из двигателя!
Установка
Примечание. Если было допущено проворачивание коленчатого вала при извлеченном из двигателя распределителе зажигания, следует привести двигатель в положение ВМТ первого цилиндра (см. соответствующий Раздел Главы Двигатель) и при установке распределителя добиться соответствующего положения его бегунка.
1. Наденьте на корпус распределителя новое уплотнительное кольцо.
2. Аккуратно заправьте распределитель в приемное гнездо в головке цилиндров. Добейтесь совмещения нанесенных в процессе демонтажа посадочных меток.
Примечание. Выступы на торце вала распределителя и ответные пазы в торце распределительного вала имеют асимметричное расположение, что сводит к нулю возможность установки распределителя с разворотом на 180°.
3. Если не удается полностью посадить распределитель, прежде всего, удостоверьтесь в правильности совмещения посадочных меток, затем добейтесь, чтобы бегунок был развернут носиком точно в сторону метки на краю корпуса.
4. Свободно вверните прижимной болт(ы).
5. Дальнейшую сборку производите в порядке, обратном порядку демонтажа. Проверьте установку угла опережения зажигания, затем прочно затяните прижимной болт(ы) крепления распределителя на двигателе.
