4-цилиндровые модели
Проверка
1. Выключите зажигание (ключ должен быть повернут в положение OFF).
2. Снимите с распределителя крышку, бегунок и защитный экран.
3. Рассоедините электрические разъемы первичного контура катушки зажигания.

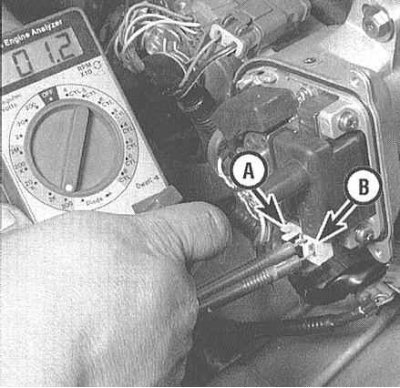

4. При помощи омметра измерьте сопротивление между клеммами (А и В) первичной обмотки катушки. Сравните результат измерения с требованиями Спецификаций.
 |
 |

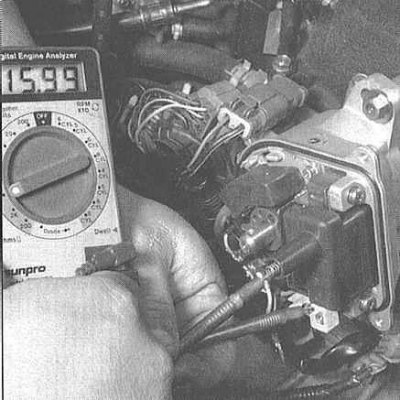

5. Затем замерьте сопротивление между положительной клеммой первичной обмотки (А) и клеммой вторичной обмотки. Вновь сравните результат с требованиями Спецификаций.
6. Помните, что нормативные значения сопротивления обмоток меняются с температурой. В Спецификациях приведены номинальные значения, характерные для температуры катушки 21°С.
7. Если в любой из последних двух проверок результат измерения выходит за пределы допустимого диапазона, замените катушку зажигания.
Замена
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

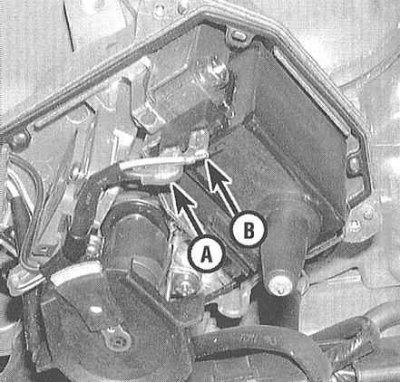

2. Снимите с распределителя крышку и защитный экран (при соответствующей комплектации) (см. Главу Настройки и текущее обслуживание). Отсоедините провода от клемм первичного контура катушки.

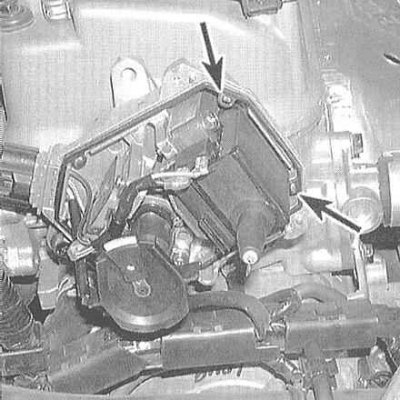

3. Выверните два крепежных винта и извлеките катушку зажигания из сборки распределителя.
4. Установка производится в обратном порядке.
6-цилиндровые модели
Проверка
1. Выключите зажигание (ключ должен быть повернут в положение OFF).
2. Отсоедините ВВ провод от клеммы вторичной обмотки (катушечной).
3. Снимите 3-контактный разъем с первичных клемм катушки зажигания.

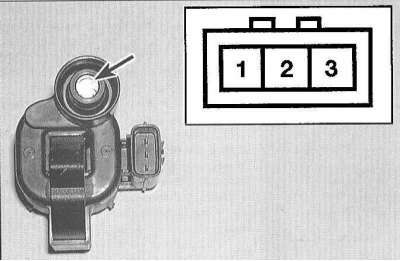

4. При помощи омметра измерьте сопротивление между клеммами (1 и 3 первичной обмотки катушки. Сравните результат измерения с требованиями Спецификаций.
5. Подсоедините омметр между средней клеммой (2) и клеммой вторичной обмотки. Сравните результат измерения с требованиями Спецификаций.
6. Помните, что нормативные значения сопротивления обмоток меняются с температурой. В Спецификациях приведены номинальные значения, характерные для температуры катушки 21°С.
7. Если в любой из последних двух проверок результат измерения выходит за пределы допустимого диапазона, замените катушку зажигания.
Замена
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Отсоедините от катушки зажигания электропроводку.

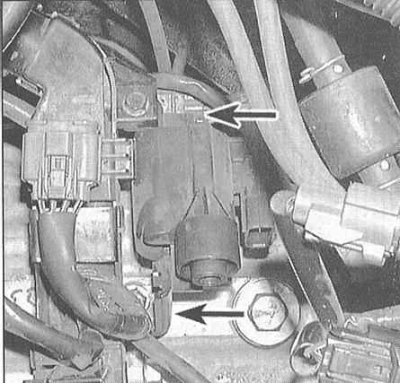

3. Выверните крепежные болты и снимите катушку зажигания.
4. Установка производится в обратном порядке.
