Замена крышки распределителя и ротор
Крышка распределителя винтами крепится к корпусу. При выключенном зажигании, открутите или удалите винты и снимите крышку. Осмотрите внутреннюю часть крышки на предмет трещин (поломок), следов горения или износа на выводах проводов. Замените крышку если имеется любой признак чего-нибудь ненормального. Незначительный износ выводов можно считать нормальным.
Снимите ротор блока зажигания поднимая его прямо с вала. В автомобилях Prelude 1989-91 с впрыском топлива используется винт для удерживания ротора на валу; ослабьте или снимите винт перед тем как извлечь ротор. Осмотрите ротор, чтобы определить любые признаки износа; выравнивать или шлифовать ротор не рекомендуется, за исключением чрезвычайных обстоятельств.
Перед установкой, выровняйте ротор и вал; и тот и другой имеют плоские стороны - для надежности правильного размещении. Вдавите ротор на вал. Установите и затяните винт, если он снимался. Тщательно установите на распределитель изоляцию или уплотнитель и крышку; слегка затяните винты.
Магнитное сопротивление
1. Отсоедините отрицательный вывод батареи.
(Оригинал выложен на портале: «www.Autoinstruction.ru»)
2. Удалите крышку распределителя и ротор.

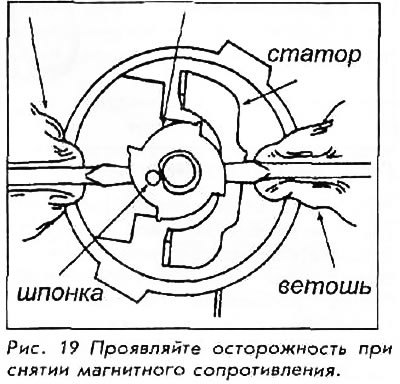

3. Используйте два небольших плоских инструмента для гладкого и равномерного извлечения магнитного сопротивление с вала. Прикройте корпус распределителя ветошью или тканью. Позаботьтесь о том, чтобы не повредить статор или другие компоненты.
4. Расположите магнитное сопротивление заводским номером вверх. Устанавливайте его, плотно втолкнув его в шахту распределителя.
5. Установить круглую шпонку, расположив ее прорезь в направлении от вала распределителя.
Задающая обмотка
1. Снимите крышку распределителя, ротор и магнитное сопротивление.
2. Отсоедините электрический разъем от обмотки.
3. Удалите винт удерживающий обмотку; снимите сборку.
4. Устанавливать в обратном порядке. Отрегулируйте при необходимости воздушный зазор.
Модуль прерывателя

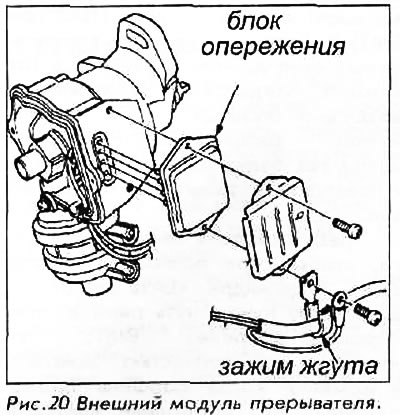

Модуль прерывателя, установленный снаружи, удаляется непосредственно. Все работы проводятся при выключенном зажигании. Для удаления модуля прерывателя фирмы Toyo Denso, установленного на боковой стороне распределителя, требуется удаление двух болтов и жгутовых зажимов. Модуль прерывателя присоединяется непосредственно к распределителю. Перед установкой смажьте контакты модуля силиконовой смазкой.

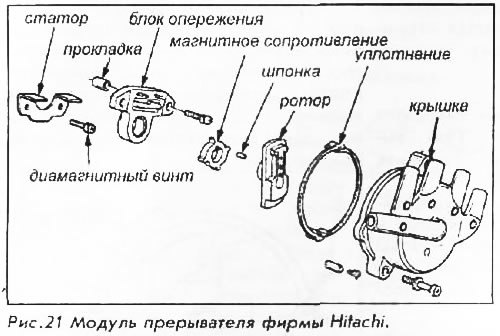

Модуль прерывателя, устанавливаемый внутри, как это сделано, например, в распределителях Hitachi, требует удаления крышки распределителя, ротора и магнитного сопротивления. Модуль можно извлечь после удаления удерживающих винтов. Обратите внимание на положение удерживающих винтов (но лучше их пометить!); они сделаны из диамагнитного материала и должны быть установлены в первоначальное (исходное) положение.
