1988-91 Prelude, 1990-91 Accord
Снятие
1. Слейте моторное масло. Проверните коленчатый вал и выравняйте белый паз на шкиве коленчатого вала с указателем на крышке ремня привода распредвала (выровняйте отметку Т на маховике с указателем на картере на Prelude).
2. Снимите крышку клапанного механизма и верхнюю крышку ремня привода распредвала.
3. Снимите ремень насоса усилителя рулевого управления и ремень генератора, а также ремень кондиционера при его наличии.
4. Снимите шкив коленчатого вала и нижнюю крышку ремня привода распредвала.
5. Снимите натяжное устройство, ремень привода распредвала и ведомый шкив. Убедитесь, что отметили направление вращения ремня привода распредвала, если собираетесь его повторно использовать. На Accord 1990-91 также снимите балансирный ремень.
- а. Для 1990-91 Accord снимите картер ведущей шестерни балансира и ведомую шестерню балансира.
- б. Снимите масляный поддон, масляный экран и снимите монтажные болты масляного насоса. Снимите масляный насос в сборе.
Для установки:
7. Установите два установочных штифта и новое уплотнительное кольцо в блок цилиндра.
8. Убедитесь в том, что сопряженные поверхности - чистые и сухие. Равномерно, узким валиком, нанесите герметик на сопряженные поверхности.
9. Для предотвращения утечки масла применяйте подходящее уплотнение резьбы для внутренних резьб отверстий для болтов.
10. При применении герметика ждите не более 20 минут после установки частей; он становится не эффективным. После окончательной сборки ждите по крайней мере 30 минут перед добавлением масла в двигатель, предоставляя герметику время для застывания.
11. Установите масляный экран и масляный поддон.
12. Установите картер ведущей шестерни балансира и ведомую шестерню балансира, если они снимались.
13. Установите приводной шкив, ремень привода распредвала, балансирный ремень и натяжные устройства.
14. Установите шкив коленчатого вала.
15. Установите нижнюю крышку ремня привода распредвала.
16. Отрегулируйте натяжение ремня(ей) привода распредвала.
17. Установите приводные ремни для генератора, усилителя рулевого управления и компрессора кондиционера; отрегулируйте их натяжение.
Материал заимствован у портала: autoinstruction
18. Установите крышку клапанного механизма и верхнюю крышку ремня привода распредвала.
19. Заполните двигатель чистым, свежим маслом.

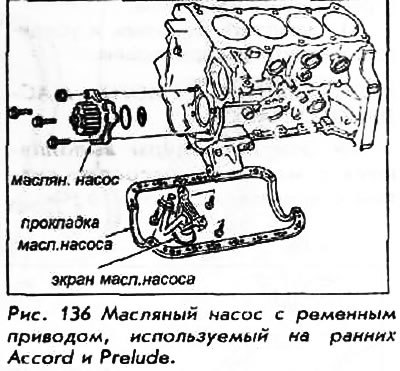

1984-87 Prelude, 1984-89 Accord
Снятие
1. Снимите ремень привода распредвала.
2. На 1984-85 Accord и 1984 Prelude, снимите приводной шкив масляного насоса. Предостережение: крепежная гайка имеет ЛЕВУЮ резьбу. На более поздних моделях шкив присоединен к оси другим способом и снимается с передней крышкой насоса.
3. Снимите болты и гайки, удерживающие масляный насос. Снимите масляный насос.
4. Очистите поверхности для установки прокладок.
Если при снятии масляного насоса поднимают экран, то следуйте процедуре снятия масляного поддона.
5. Снимите болты, крепящие крышку насоса к корпусу насоса, и крышку.
6. Осмотрите насос на износ и/или повреждения; замените детали при необходимости.
7. Повторно соберите узел насоса, при этом момент затяжки болтов, крепящих крышку к корпусу насоса - 6.6 Nm.
Для установки:
8. Для установки используйте новые уплотнительные кольца и установите насос. Момент затяжки монтировочных гаек и болтов масляного насоса - 12 Nm.
9. Установите приводной шкив масляного насоса, если он был снят. Помните, что гайка с левой резьбой, и используйте уплотнитель резьбы перед установкой гайки. Затяните ее до 30 Nm.
10. Повторно установите ремень привода распредвала и правильно отрегулируйте натяжение.
11. Запустите двигатель и убедитесь в отсутствии протекания.
