Корпус биметаллической пружины автоматического пускового устройства карбюратора Ford

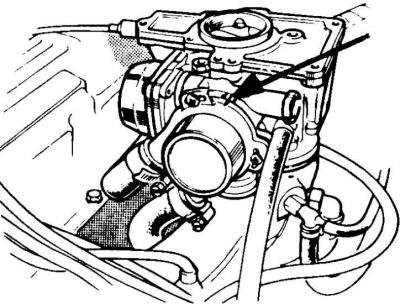

Стрелкой показаны установочные знаки для регулировки времени действия пускового устройства (совпадение знака на корпусе биметаллической пружины с первым с левой стороны неподвижным знаком обозначает более раннее выключение пускового устройства).
1. Отсоединить аккумулятор и снять воздушный фильтр.
2. Отвинтить три винта с крестообразной головкой крепления корпуса биметаллической пружины и снять корпус пускового устройства.
3. Снять заглушку с нижней части корпуса.
4. Повернуть рычаг управления пускового устройства таким образом, чтобы отверстие в его оси находилось напротив отверстия в корпусе.
5. Проверить правильность положения через отверстие в кожухе.
6. Вставить сверло соответствующего диаметра в отверстие кожуха и убедиться, что оно входит в отверстие в оси пускового устройства.
7. Ослабить гайку на оси управляющего рычага.
8. Не извлекая сверло, повернуть до упора по часовой стрелке рычаг пускового устройства и довинтить гайку на ее оси.
9. Извлечь сверло и проверить зазор, а также число оборотов холостого хода двигателя следующим образом. Повернуть рычаг пускового устройства таким образом, чтобы отверстие в его оси находился напротив отверстия в корпусе.
10. Вставить сверло соответствующего диаметра в калиброванное отверстие устройства и проверить, входит ли оно вглубь оси рычага.
