Карбюратор Ford с закрытой дроссельной заслонкой в разрезе

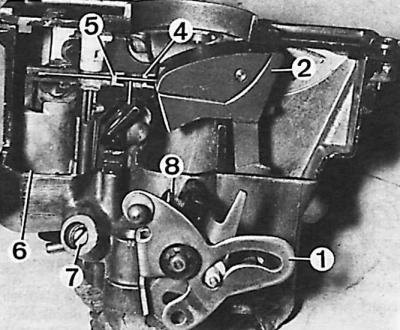

1 – рычаг дроссельной заслонки, 2 – подвижная заслонка диффузора, 4 – главный топливный жиклер, 5 – дополнительный топливный жиклер, 6 – поплавковая камера, 7 – винт регулировки состава смеси, 8 – винт упора дроссельной заслонки для регулировки числа оборотов холостого хода

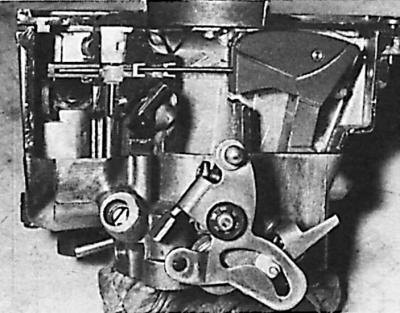

Карбюратор Ford с открытой дроссельной заслонкой в разрезе
Карбюратор Ford W (Motorcraft Venturi Variable), называемый также карбюратором с изменяемым сечением диффузора, однокамерный, с поплавковой камерой и топливным распылителем изменяемого сечения, управляемым вакуумом.
Вакуум, образующийся во впускном коллекторе благодаря работе двигателя, управляет открытием заслонки диффузора, а также изменением сечения топливного жиклера, закрываемого калиброванной конической иглой. Этот карбюратор имеет устройство обогащения смеси во время запуска холодного двигателя, включаемое автоматически и управляемое биметаллической пружиной, реагирующей на изменения температуры. Ускорительный насос, обогащающий смесь при быстром открытии дроссельной заслонки, также управляется вакуумом.
Основная система дозировки топлива состоит из главного и дополнительного жиклеров, а также калиброванной конической иглы, регулирующей подачу топлива в диффузор карбюратора. Топливо поступает из жиклеров карбюратора под воздействием вакуума, образующегося в диффузоре, через который проходит воздух (между главным жиклером и подвижной заслонкой, см. рис. Карбюратор Ford с закрытой дроссельной заслонкой в разрезе и рис. Карбюратор Ford с открытой дроссельной заслонкой в разрезе).
При малой нагрузке на двигатель игла, соединенная с подвижной заслонкой, почти полностью закрывает главный топливный жиклер. По мере возрастания нагрузки на двигатель усиливается вакуум и подвижная заслонка постепенно открывает сечение диффузора. Вместе с ней перемещается игла, увеличивая сечение потока топлива, а также открывается дополнительный топливный жиклер. Игла изготовлена с большой точностью и составляет важный элемент точной дозировки топлива в зависимости от нагрузки на двигатель. Не следует регулировать (изменять установку) иглы.
Во время холостого хода, когда к двигателю поступает небольшое количество воздуха, подвижная заслонка находится в крайнем, закрытом положении и удерживается возвратной пружиной диафрагмы вакуумного регулятора. По мере открытия диафрагмы растет интенсивность протекающего потока воздуха и увеличивается вакуум внутри диффузора. Этот вакуум, воздействуя на регулятор, вызывает перемещение заслонки регулятора, а вместе с ней подвижной заслонки и иглы. Положение диафрагмы в каждый момент времени определяется равновесием воздействующих на нее сил: вакуума и возвратной пружины.
