Задний мост
1 – дистанционная втулка, 2 – прокладка, 3 – фланец регулировки зазора главной передачи

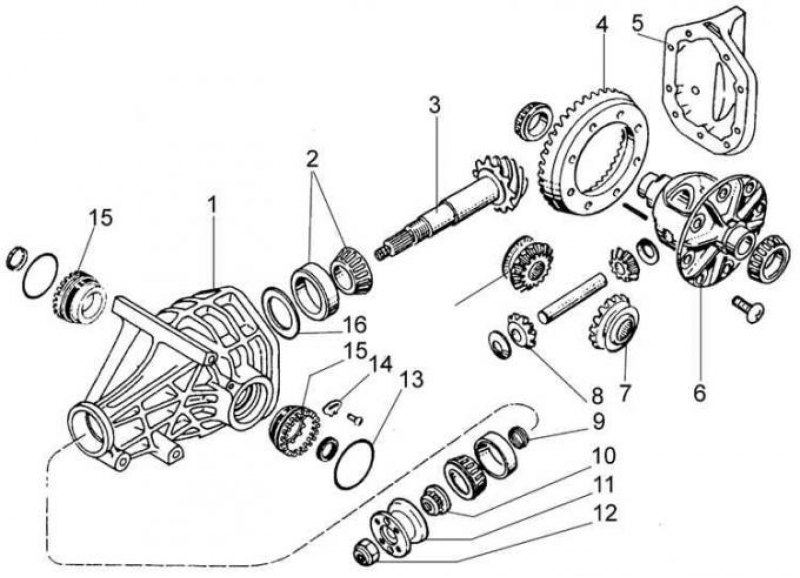

Детали заднего моста
1 – картер, 2 – подшипники дифференциала, 3 – ведущая шестерня главной передачи, 4 – ведомая шестерня главной передачи, 5 – крышка картера заднего моста, 6 – коробка дифференциала, 7 – полуосевые шестерни, 8 – саттелиты, 9 – наборная прокладка, 10 – гайка подшипника ведущей шестерни, 11 – фланец ведущей шестерни для соединения с задним шарниром карданного вала, 12 – гайка фланца, 13 – уплотнительное кольцо, 14 – блокировочный фланец, 15 – держатель подшипника, 16 – компенсационная шайба
Дифференциал с муфтой вязкого сцепления
1 – выходной вал, 2 – коробка дифференциала, 3 – саттелиты, 4 – ось, 5 – полуосевая шестерня, 6 – сцепление, 7 – фланец
1. Поднять автомобиль.
2. Снять подушки крепления задней части выхлопной системы и сдвинуть ее в сторону.
3. Снять карданный вал.
4. Снять приводные валы от фланцев заднего моста, для чего с каждой стороны отвинтить шесть болтов "Torx" крепления внутренних шарниров к фланцу вала.
5. Отсоединить от днища левую опору балки заднего моста для обеспечения доступа к болтам крепления заднего моста к балке.
6. Подпереть задний мост при помощи домкрата и вывинтить болты крепления к балке задней подвески.
7. Снять кронштейн подвески крышки картера заднего моста.
8. Вывинтить шпильки крепления картера заднего моста.
9. Опустить домкрат и извлечь задний мост из-под автомобиля.
Установка
Выполнить действия в обратной последовательности по отношению к процессу снятия. После установки следует проверить уровень масла в картере заднего моста.
