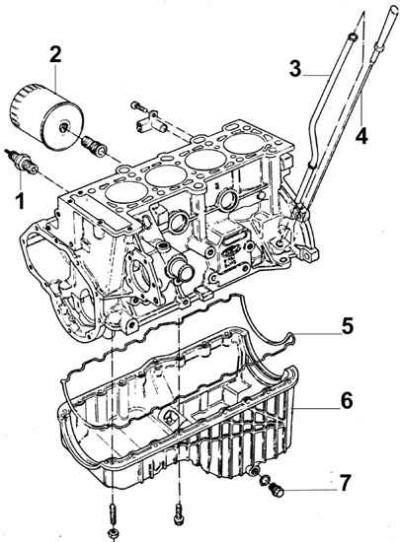

Элементы системы смазки
1 – датчик давления масла, 2 – масляный фильтр, 3 – труба измерителя уровня масла, 4 – измеритель уровня масла, 5 – прокладка масляного поддона, 6 – масляный поддон, 7 – маслосливная пробка
Снятие
1. Снять коробку передач.
2. Снять сцепление.
3. Снять маховик и защитный щиток двигателя.
4. Слить моторное масло их двигателя.
5. Проверить, что рулевое колесо установлено в положении движения прямо вперед и краской или маркером отметить положение нижнего хомута промежуточного вала и шестерни рулевой передачи, затем отсоединить промежуточный вал от рулевой передачи.
6. Соблюдая осторожность, грузоподъемным механизмом приподнять двигатель, а затем отвинтить держатели двигателя.
7. Отсоединить тормозные трубки от балки передней подвески.
8. Подпереть балку при помощи соответствующего подъемника и широкой доски.
9. Отвинтить болты крепления балки к днищу автомобиля. Наклонить балку таким образом, чтобы освободился доступ к масляному картеру.
10. Отвинтить болты и гайки крепления масляного картера и извлечь его из-под двигателя.
Установка

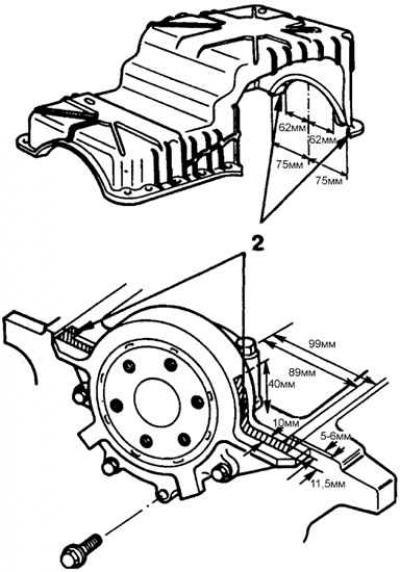

Места нанесения герметика на сопрягаемые поверхности масляного картера и блока цилиндров
2 – места нанесения герметика
1. Тщательно очистить сопрягаемые поверхности блока цилиндров и масляного картера.
2. Установить новую прокладку в канавки масляного картера.
3. Нанести герметик на участки, сопрягаемые с крышкой уплотнительного кольца.
4. Нанести состав, препятствующий отвинчиванию, на резьбу болтов и гаек, установить масляный картер и завинтить болты и гайки не затягивая их окончательно.
[Источник доступен на веб-сайте: Autoinstruction.ru]

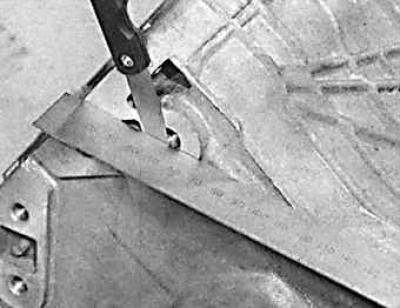

5. Выровнять торцевые поверхности масляного картера и блока цилиндров и затянуть окончательно болты и гайки. Если между торцевыми поверхностями имеется ступенька, необходимо ее измерить и в зависимости от величины ступеньки установить прокладку рекомендуемой толщины.
6. Дальнейшие операции производятся в последовательности, обратной снятию.
| Величина ступеньки | Толщина | Цвет устанавливаемой прокладки |
| 0 – 0,25 мм | прокладку не устанавливать | |
| 0,25 – 0,29 мм | 0,15 мм | серебряный |
| 0,30 – 0,44 мм | 0,30 мм | синий |
| 0,45 – 0,59 мм | 0,45 мм | красный |
| 0,60 – 0,75 мм | 0,60 мм | черный |
