Масляный насос
1 – звездочка масляного насоса, 2 – масляный насос, 3 – прокладка, 4 – крышка масляного насоса, 5 – редукционный клапан, 6 – ротор, 7 – корпус насоса, 8 – прокладка, 9 – маслоприемник

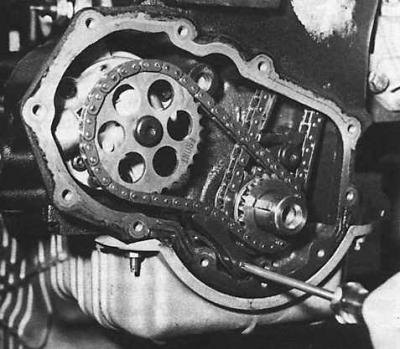

Отвинчивание болта натяжного устройства приводной цепи масляного насоса двигателя DOHC
Снятие
1. Снять провод массы с аккумулятора.
2. Снять ремень привода генератора.
3. Ослабить болт крепления шкива коленчатого вала. Для исключения проворачивания коленчатого вала при отвинчивании шкива необходимо зафиксировать маховик за зубья зубчатого венца или включить пятую передачу и помощнику нажать до упора на ножной тормоз.
4. Для улучшения доступа, снять радиатор, так как трудно удалить шкив коленчатого вала при установленном радиаторе.
Текст взят с портала проекта: www.AutoInstruction.ru
5. На двигателях с системой впрыска топлива, снять шланг вентиляции картера, накопительную камеру и корпус воздушного фильтра.
6. Частично отвинтить болт крепления шкива коленчатого вала и, используя съемник, снять шкив. Захваты съемника должны упираться в металлическую часть шкива.
7. Отвинтить 11 болтов крепления и снять нижнюю крышку газораспределительного механизма. Снять резиновое уплотнение.
8. Отвинтить болт и снять натяжитель цепи привода масляного насоса.
9. Отвинтить болт крепления звездочки на масляном насосе и снять звездочку вместе с цепью.

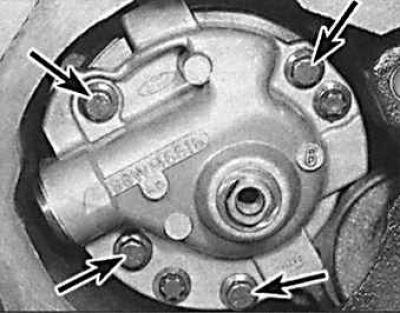

10. Отвинтить 4 болта (указаны стрелками) и извлечь из блока цилиндров масляный насос.
Установка
1. Тщательно очистить сопрягаемые поверхности блока цилиндров и масляного насоса.
2. Залить в насос моторное масло, установить на насос новую прокладку, установить на блок цилиндров и привинтить болты крепления, затянув их требуемым моментом.
3. Дальнейшие операции производятся в последовательности обратной снятию.
