Схема электрического контура системы управления двигателем 1,8 л (Ford Scorpio Mk1)

0

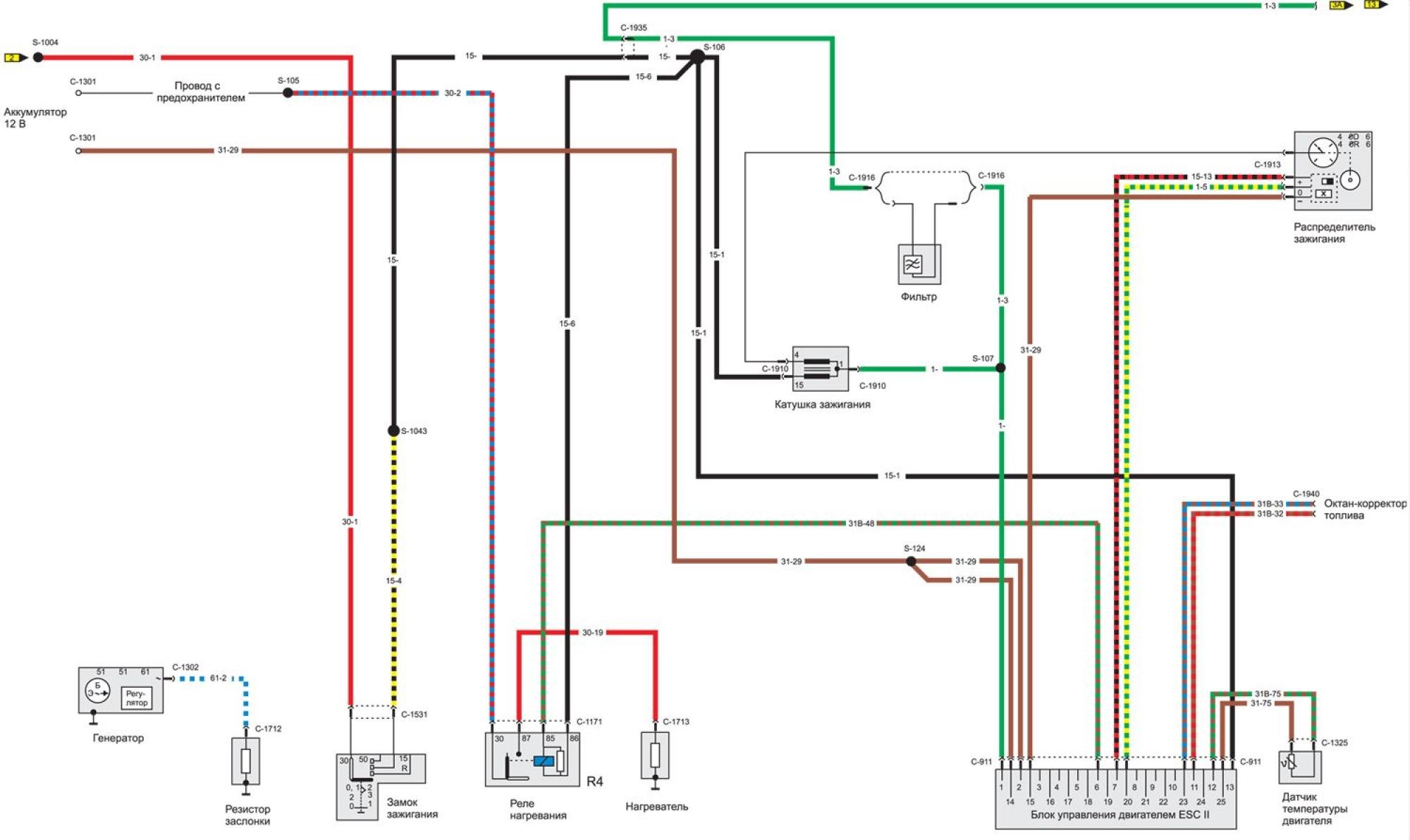

Схема электрического контура системы управления двигателем 1,8 л

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »
